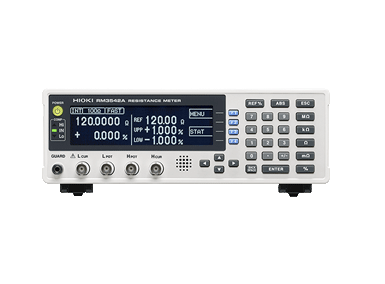

电阻计RM3542A
型号:
品牌:
价格:
描述:
RM3542-01                                                                                                                        最适合于自动设备的电阻计,可测量极小电子元件    ● 通过施加电压限制功能,检查电压可以改为5V以下● 控制冲击电流的接触改善功能,支持测量极小元件● 丰富的测量,确保检测电压,实现稳定测量● 缩放功能能够补偿实装状态或检查阶段的偏差    主机不带
咨询热线:
0755-82895217
  • 概述与特点
  • 产品选型
  • 附件与选件
  • 文件下载

CE GP-IB
RM3542-01
RS-232C

适合于自动设备的电阻计,可测量极小电子元件

● 通过施加电压限制功能,检查电压可以改为5V以下
● 控制冲击电流的接触改善功能,支持测量极小元件
● 丰富的测量,确保检测电压,实现稳定测量
● 缩放功能能够补偿实装状态或检查阶段的偏差

主机不带治具。由于考虑到要组装至自动设备中,因此请客户按照用途自行制作。


基本参数(精度保证时间1年,调整后精度保证时间1年)

电阻测量量程 [Low Power OFF时]量程100mΩ (最大显示120.0000mΩ, 分辨率0.1μΩ) ~100MΩ(最大显示120.0000MΩ, 分辨率100Ω), 16档切换
[Low Power ON时]量程1000mΩ (最大显示1200.000mΩ, 分辨率1μΩ) ~1000Ω (最大显示1200.000Ω, 分辨率1mΩ), 6档切换
显示 单色图形LCD240 × 64 dot, 白色LED背光灯
测量精度 [量程100mΩ, SLOW时] ±0.015 % rdg. ±0.002 % f.s.
[量程1000Ω, SLOW时] ±0.006 % rdg. ±0.001 % f.s. (最高精度)
测试电流 [量程100mΩ时] DC 100mA~[量程100MΩ时] DC 100nA
开路端子电压 DC 20 V max. 施加电压限制功能ON时:DC 10 V以下
采样 FAST, MED, SLOW
测量时间Low Power OFF时

[量程100Ω, 1000Ω时] FAST 0.9 ms, MED 3.6 ms, SLOW 17 ms (最短测量时间)

累积时间 检测电压的读取时间: 0.1ms~100.0ms, 1~5 PLC: 50Hz时, 1~6 PLC: 60Hz时 (PLC:供电电源的1个周期)
其他功能 比较器(设置值和测量值的比较判定), 延迟设置, 施加电压限制功能能,缩放功能,偏压补偿(OVC), 测量异常检测, 探头短路检测, 接触改善, 存储功能, 同级运算, 设置监视(和另一台RM3542的测量条件比较), 重试, 触发功能等
接口 RS-232C,打印机,GP-IB(-51型号)
外部输入输出 触发、保持输入、比较器输出等,设置监视端子
电源 AC100~240 V, 50/60 Hz, 30 VA max.
体积及重量 260W × 88H × 300D mm, 2.9 kg
附件 电源线×1, EXT. I/O用公头连接器×1, 使用说明书×1, 操作指南×1

探头和治具


Oim9100

SMD测试治具IM9100

直接连接型,底部有电极SMD用,DC~8MHz,可测量样品尺寸:0402~1005(JIS)

O9262

测试治具9262

DC~8 MHz, 直接连接型

O9263

SMD测试治具9263

直接连接型, DC~5 MHz 测试尺寸: 1mm~10.0mm

O9140

4端子测试探头 9140

DC~100kHz, 1m长

PC通讯器


O915102

GP-IB连接线9151-02

2m长

O9637

RS-232C 连接线 9637

9pin-9pin,1.8m长
