当前位置: 首页 产品中心 品牌 日置专区
  • 存储记录仪MR6000
  • 存储记录仪MR6000

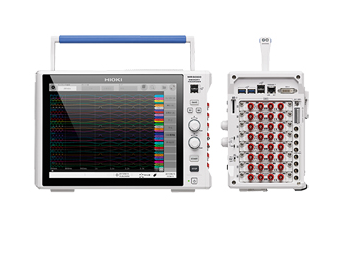

存储记录仪MR6000
型号:
品牌:
价格:
描述:


咨询热线:
0755-82895217
  • 概述与特点
  • 产品选型
  • 附件与选件
  • 文件下载


MR6000 MR6000-01

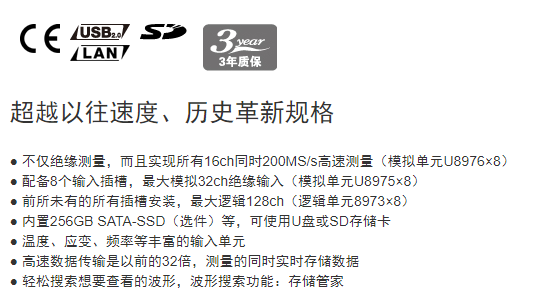

附加功能

-

实时波形运算、数字滤波功能

输入单元数

最大8单元

通道数

模拟最大32ch(使用U8975时,或逻辑128ch(使用8973时)

测量量程

100mV-400V f.s., 12档量程,分辨率:量程的1/1600(使用U8976时)

4 V - 200 V f.s., 6当量程,分辨率 :量程的1/32000 (使用U8975时)

最大输入电压

DC 400V (使用U8976时), DC 200V (使用U8975时)

频率特性

DC - 30MHz (使用U8976时), DC - 2MHz (使用U8975时)

最高采样速度

200MS/s 所有通道同时 (使用U8976时), 外部采样率10MS/s

记录方式

Nomal: 通常的波形记录
Envelope: 记录每个一定时间内的最大值和最小值

内存容量

 1GW

外部存储设备

SD存储卡×1,U盘×1,内置SSD/HDD×1,FTP传输(通过网线到PC)※存储媒介仅限于原装选件

显示部分

12.1英寸XGA-TFT彩色液晶屏(1024 × 768点)

外部接口

LAN, USB, SD, SATA, MONITOR

电源

AC 100〜240V, 50/60Hz,, 300 VA Max.

体积及重量

353W × 235H × 154.8Dmm, 6.5kg (仅主机)

附件

电源线 ×1, 快速测量手册 ×1, 使用上的注意事项 ×1, 应用软件×1, 使用说明书(详细篇) ×1,使用说明书(运算篇) ×1, 空白面板(仅空白插槽)


出厂选件A

※因为生产时进行组装的所以请订购时提前要求。

5021

探头电源单元Z5021

工厂出货时指定,DC ±12 V,最多为 8根供电

详细内容 >>

出厂选件B

※因为生产时进行组装的所以请订购时提前要求。

8332

SSD单元U8332

工厂出货时指定,主机内置型,256GB

出厂选件C

※因为生产时进行组装的所以请订购时提前要求。

8333

HD单元U8333

工厂出货时指定,主机内置型,320GB

存储媒介

注意:※请务必使用我司选件中的存储媒介。若使用我司以外的存储媒介,则无法保证进行正常的保存、读取。

Oz4001

SD存储卡2GB Z4001

用于保存测量数据

Oz4003

SD卡 Z4003

8GB

4006

U盘Z4006

16GB,采用寿命长·高可靠性的SLC型闪存

各种输入单元

※不标配输入线,请另外购买※在电流单元8971中使用9709时,最多可以使用7个电流探头。

3

3CH电流单元U8977

可直接连接电流传感器的电流专用输入模块

详细内容 >>

3

4CH模拟单元U8978

一次性完成多点测量,绝缘4通道输入模块

详细内容 >>

3

电荷单元U8979

加速度拾取/电压输入双输入模块

详细内容 >>

8976

高速模拟单元U8976

·2ch ·DC~30MHz带宽

详细内容 >>

O8966

模拟单元 8966

模拟单元 8966 2ch,电压输入,DC 5MHz 宽频带

详细内容 >>

8975

4ch模拟单元U8975

·4ch ·DC~2MHz带宽

详细内容 >>

O8968

高分辨率单元 8968

用于瞬间波形的高分辨率测量,2ch,电压输入,DC~100kHz

详细内容 >>

O8972

DC/RMS单元 8972

2ch,DC 400kHz,或者 RMS 整流 DC/30 ~ 100kHz

详细内容 >>

Ou8974

高压单元 U8974

2ch,电压输入,DC1000V, AC700V max.

详细内容 >>

Omr8990

数字电压计单元 MR8990

2ch,DC电压高精度,最高分辨率0.1μV,最高采样速度500次/秒

详细内容 >>

O8971

电流单元 8971

2 ch, 使用电流传感器可用来测量电流, 用于 8847 Ver 2.00 或以上版本

详细内容 >>

O8967

温度单元 8967

2ch,热电偶的温度输入

详细内容 >>

应变单元U8969

2ch,应变测量用转换线 L9769 (适用于应变单元U8969)

详细内容 >>

O8970

频率单元 8970

2 ch, 用于频率, 脉冲测量, 用于 8847 Ver 2.00 或以上版本

详细内容 >>

O8973

逻辑单元 8973

4端口,16 ch

详细内容 >>

外部采样测量


L9795 01

连接线L9795-01

SMB端子—鳄鱼夹,1.5m

L9795 02

连接线L9795-02

SMB端子—BNC端子,1.5m

输入线A

※输入电压根据连接的输入单元的电压而定。

Ol9790

连接线 L9790 (细长型)

CAT II 300 V, 可任意弯曲 测试线直径2.8mm , 线长1.5m

注意: 夹子另售

Ol979001

鳄鱼夹 L9790-01

鳄鱼夹 9790-01 以红/黑两端夹住被测物体测量 (L9790)

O979002

抓状夹 9790-02

抓状夹 9790-02 以红/黑两端夹住被测物体测量 (9790)

O979003

接触针9790-03

以红/黑两端夹住被测物体测量 (9790)

输入线B

※输入电压根据连接的输入单元的电压而定。

Ol9198

连接线 L9198

用于低电压 (最高到 300V), 线长1.7m

O9197

连接线 L9197

用于高电压 (最高到 500V), 线长1.8m

O9243

抓状夹9243

用于L4930/9197/9322,CAT III 1000V,196mm长

输入线C

※输入电压根据连接的输入单元的电压而定。

O9665

10:1探头 9665

10:1探头 9665 最大额定接地电压与输入模块相同, 最大输入电压 1kV 真有效值 (最高到 500kHz), 线长1.5m

详细内容 >>

O9666

100:1探头 9666

最大额定接地电压与输入模块相同, 最大输入电压峰值 5kV 真有效值 (最高到 1MHz), 线长, 1.5m

详细内容 >>

输入线D

※对地电压参考我司产品参数范围。※另外需要供电电源。

Op9000

差分探头 P9000

存储记录仪专用 (P9000-01)仅限波形 (P9000-02)波形/有效值切换;最大AC/DC 1kV输入;另外需要电源

连接存储记录仪的模拟输入后使用。供电电源需要使用AC适配器,或者USB总线供电等。

详细内容 >>

Oz1008

AC适配器Z1008

AC100~240V

特注输入线

用于P9000,关于特注品请另询。(1)USB总线电源线(2)USB(A)-迷你B连接线(3)3分支连接线

输入线E

※对地电压参考我司产品参数范围。※另外需要供电电源。

O9322

差分探头 9322

最高到 2kV DC 或 1kV AC. 可以与AC适配器 9418-15, 或探头电源单元 9687 和电源线 9248一同使用.

详细内容 >>

O941815

AC适配器9418-15

标配附件 100~240V AC,另售

输入线F

※用于香蕉头端口,输入电压根据连接的输入单元的电压而定。

L4940

连接线L4940

香蕉头—香蕉头,1.5m,红黑各1

Ol4931

延长线L4931

用于香蕉插头式连接线的延长线,1.5m

Ol4935

鳄鱼夹L4935

安装于香蕉插头式连接线的前端,CAT IV 600V,CAT III 1000V

Ol4936

测试夹L4936

安装于香蕉插头式连接线的前端,CAT III 600V

Ol4937

磁铁接合器L4937

用于L4930,CAT III 1000V

O9243

抓状夹9243

用于L4930/9197/9322,CAT III 1000V,196mm长

输入线G

※用于MR8990 ※输入电压根据连接的输入单元的电压而定。

Ol2200

测试线L2200

红、黑各1根,70cm, 插入主机端:香蕉头端口, 前端部分可以针型头和鳄鱼头替换使用, 最大输入电压:CAT IV 600V,CATIII 1000V

非接触电压测量


Sp3000

AC非接触电压探头SP3000

适用于外径φ1mm〜2.5mm的带绝缘层电线;频带10Hz〜100kHz;额定测量电压5Vrms 14Vp-p

详细内容 >>

Sp9001

AC电压探头SP9001


用于其他输入


Ol9217

连接线 L9217

线两端都有绝缘BNC 连接器,并连接至输入模块上的绝缘BNC连接器。 长1.6m

O9199

变换转换器 9199

BNC-香蕉头,用于连接输入模块的 BNC 端口

最大200A(高精度)

※使用高精度电流传感器时领先需要电源CT955x。※能和CT955x连接的仅限12pin(ME15W)端口的(-05型)传感器。※使用10pin(PL23)端口的传感器另外需要转换线CT9900。

Ct6862 x

AC/DC电流传感器CT6862-05

频率特性DC~1MHz;额定电流AC/DC 50A

详细内容 >>

Ct6863 x

AC/DC电流传感器CT6863-05

频率特性DC~500kHz;额定电流AC/DC 200A

详细内容 >>

Ct6841 x

AC/DC电流探头 CT6841-05

频率特性DC~1MHz;额定电流AC/DC 20A

主机无法单独测量。供电和连接从年初记录仪等需要选件9555-10。功率计3193-10,3390可直接连接。

详细内容 >>

Ct6843 x

AC/DC电流探头 CT6843-05

频率特性DC~500kHz;额定电流AC/DC 200A

主机无法单独测量。供电和连接从年初记录仪等需要选件9555-10。功率计3193-10,3390可直接连接。

详细内容 >>

9272 x

钳式传感器9272-05

钳式传感器9272-05

详细内容 >>

最大1000A(高精度)

※使用高精度电流传感器时领先需要电源CT955x。※能和CT955x连接的仅限12pin(ME15W)端口的(-05型)传感器。※使用10pin(PL23)端口的传感器另外需要转换线CT9900。

9709-05 高精度产品


Ct6844 x

AC/DC电流探头 CT6844-05

频率特性DC~200kHz;额定电流AC/DC 500A

详细内容 >>

Ct6845 x

AC/DC电流探头 CT6845-05

频率特性DC~100kHz;额定电流AC/DC 500A

详细内容 >>

Ct6846 x

AC/DC电流探头 CT6846-05

频率特性DC~20kHz;额定电流AC/DC 1000A

详细内容 >>

PL23(10pin)-ME15W(12pin)转换


Oct9900

转换线CT9900

电流传感器连接头10pin-12pin转换

传感器用电源

※使用电流单元8971时不需要。※使用高精度电流传感器时领先需要电源CT955x。※能和CT955x连接的仅限12pin(ME15W)端口的(-05型)传感器。※使用10pin(PL23)端口的传感器另外需要转换线CT9900。

B2

传感器单元CT9555

单独使用电流传感器时的供电;1ch,带波形输出

详细内容 >>

Ol9217

连接线 L9217

线两端都有绝缘BNC 连接器,并连接至输入模块上的绝缘BNC连接器。 长1.6m

C3

传感器单元CT9556

单独使用电流传感器时的供电;1ch,带波形/RMS输出

详细内容 >>

X9557

传感器单元CT9557

单独使用电流传感器时的供电;4ch,带计算功能、波形/RMS输出

详细内容 >>

用于电流传感器的输入单元

※使用电流单元8971时不需要。※使用高精度电流传感器时领先需要电源CT955x。※能和CT955x连接的仅限12pin(ME15W)端口的(-05型)传感器。※使用10pin(PL23)端口的传感器另外需要转换线CT9900。

O8971

电流单元 8971

2 ch, 使用电流传感器可用来测量电流, 用于 8847 Ver 2.00 或以上版本

详细内容 >>

O9318

转换线 9318

转换电缆 9318 连接 9272至9279 和8940

Oct9901

转换线CT9901

电流传感器连接器12pin - 10pin转换

连接高精度电流传感器时的注意事项

·高精度电流传感器(ME15W)+CT9901+9318 →电流单元8971 ·高精度电流传感器(ME15W)+CT955x+BNC连接线 →电流单元8971以外 ·高精度电流传感器(PL23)+9318 →电流单元8971 ·高精度电流传感器(PL23)+CT9900+ CT955x+BNC连接线 →电流单元8971以外

10mA级别~500A(高速)


O327350

钳式电流探头 3273-50

宽频带电流探头DC-50MHz/30A

详细内容 >>

O3276

钳式电流探头 3276

宽频带电流探头DC-100MHz/30A

详细内容 >>

O3274

钳式电流探头 3274

宽频带电流探头DC-10MHz/150A

详细内容 >>

O3275

钳式电流探头 3275

宽频带电流探头DC-2MHz/500A

详细内容 >>

电源

使用3270系列电流探头时需要。

O3272

电源3272

用于电流探头的电源

详细内容 >>

O3269

电源 3269

用于电流探头的电源

详细内容 >>

100A~2000A(中速)


Ct7631

AC/DC电流传感器 CT7631

带宽DC~10kHz(-3dB);额定测试电流AC/DC 100A;输出电压1mV/A;可测导体直径φ 33mm

详细内容 >>

Ct7636

AC/DC电流传感器 CT7636

带宽DC~10kHz(-3dB);额定测试电流AC/DC 600A;输出电压1mV/A;可测导体直径φ 33mm

详细内容 >>

X7642

AC/DC电流传感器 CT7642

带宽DC~10kHz(-3dB);额定测试电流AC/DC 2000A;输出电压0.1mV/A;可测导体直径φ 55mm

详细内容 >>

Oct7731

AC/DC自动调零电流传感器 CT7731

带宽DC~5kHz(-3dB);额定测试电流AC/DC 100A;输出电压1mV/A;可测导体直径φ 33mm

详细内容 >>

Oct7736

AC/DC自动调零电流传感器 CT7736

带宽DC~5kHz(-3dB);额定测试电流AC/DC 600A;输出电压1mV/A;可测导体直径φ 33mm

详细内容 >>

Oct7742

AC/DC自动调零电流传感器 CT7742

带宽DC~5kHz(-3dB);额定测试电流AC/DC 2000A;输出电压0.1mV/A;可测导体直径φ 55mm

详细内容 >>

Ocm7290

显示单元 CM7290

CT7000系列电流传感器组合使用,可实现测量、显示和输出;测量DCA, ACA, (DC+AC)A,频率,搭载分析显示等功能;向记录仪等进行输出的功能:WAVE, RMS, PEAK, Hz;给1个CT7600s/7700s传感器供电;5号电池/外部电源

详细内容 >>

Ol9095

输出线L9095

BNC端子用,1.5m

X6844

AC/DC电流传感器CT6875

频带DC~2MHz,额定电流AC/DC 500A

详细内容 >>

X6844

AC/DC电流传感器CT6876

频带DC~1.5MHz,额定电流AC/DC 1000A

详细内容 >>

500A~5000A

※用于50/60Hz工频电源线

O901850

钳式探头 9018-50

·相位特性良好:振幅频率特性:40 Hz〜3 kHz;位相频率特性:40 Hz〜3 kHz ・测量量程AC10〜500A ・输出电圧AC0.2V/量程・可测导体直径 φ 46 mm

详细内容 >>

O913250

钳式探头 9132-50

连接万用表、记录仪,轻松测量大电流

详细内容 >>

Oct9667

柔性电流钳 CT9667系列

在狭窄地方也能轻松设置

详细内容 >>

泄漏电流

※用于50/60Hz工频电源线

O3283

数字钳型表 3283

True RMS(真有效值);用于AC泄漏电流/负载电流;10mA量程(10µA分辨率)到负载电流最大200A;滤波器功能;模拟/监视器输出

详细内容 >>

Ol9094

输出线L9094

香蕉端子用,1.5m

Ol9095

输出线L9095

BNC端子用,1.5m

Ol9096

输出线L9096

端子板用,1.5m

O9199

变换转换器 9199

BNC-香蕉头,用于连接输入模块的 BNC 端口

O944502

AC 转换器 9445-02

100~240V AC,12 V DC/ 2.5 A 输出

携带箱


1010

携带箱C1010

用于MR6000,适合收纳主机用于运输的硬箱
