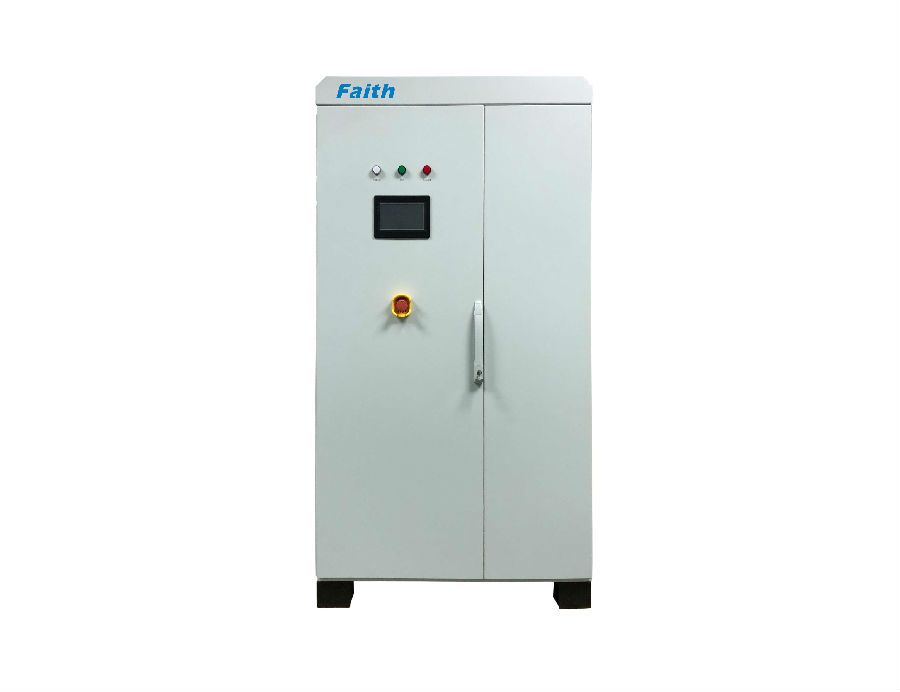

FTX系列可回馈电网模拟电源
型号:FTX
品牌:
价格:
描述:
FTX系列电网模拟电源是费思结合多年专业电源研制经验,推出的一套精密模拟电网特性的电网模拟电源,可应用于光伏并网逆变器的测试、风电逆变器测试、以及与电网测试相关实验认证测试。
咨询热线:
0755-82895217
  • 概述与特点

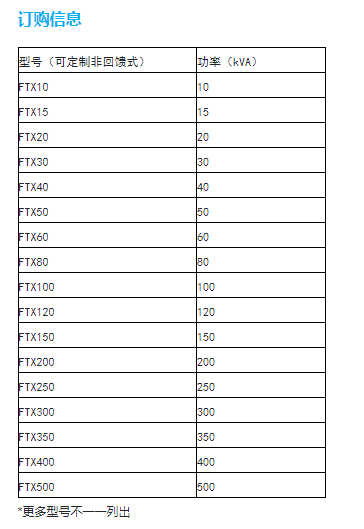

  • 产品选型
  • 附件与选件
  • 文件下载

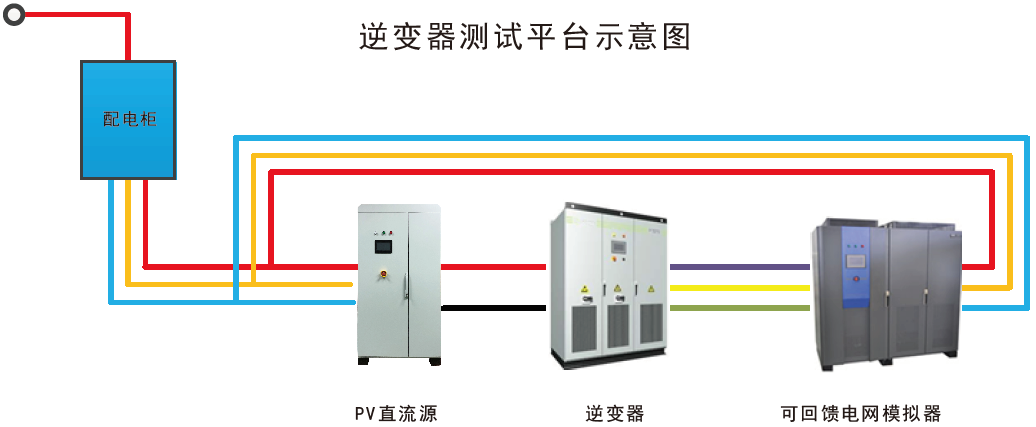

  FTX系列电网模拟电源是费思结合多年专业电源研制经验,推出的一套精密模拟电网特性的电网模拟电源,可应用于光伏并网逆变器的测试、风电逆变器测试、以及与电网测试相关实验认证测试。电网模拟电源(电网模拟器)可以精确、高效实施各种功率等级的并网逆变器认证检测任务。适用于各种电压等级(270V/315V/380V等)的并网测试。配备功能强大的智能控制软件,可实现在远程 PC机上控制各主要测试设备,实现全自动检测,能自动保存试验测量数据。


特点

  • 具备全反灌功能,可将输入交流源能量反灌电网,节约能源,无需再接负载,测试平台构建简单;

  • 实时电路监测,在反灌大电流时能够有效保护设备;

  • 三相电压独立可调,相位角独立可调(可选);

  • 具备通用、逐阶步进、阶跃步进、低电压穿越、谐波叠加等模式;

  • 可执行10组不同电压、频率、时间的设定,并可连续作循环测试;

  • 采用全数字控制整流,适合零电压穿越实验。

  • 外置零电压穿越同步触发信号干接点,方便用户测试;

  • 可实现过/欠压,过/欠频测试实验;

  • 可配合实现防孤岛实验;

  • 测试步骤可编程,适用于生产光伏并网逆变器的自动化测试;

  • 采用先进的直接数字频率合成(DDS)波形产生技术,频率稳定度高,连续性好;

  • 具有RS232RS485GPIB(可选)可供选择的通讯接口;

  • 保护模式:过压,过流,过载,过温等;

  • 提供均方根电压,均方根电流,有功功率,频率,等读值;

  • 友好的人机界面:电压、频率、时间触摸屏设定,精确度高。



产品原理

FTX系列可编程交流电网模拟电源采用AC-DC和DC-AC两级变换架构以及高精度IGBT/PWM电路方式,谐波电流小,输出精度高,动态特性好。

电网模拟电源通过先进DDS频率控制算法以及双环双极性的SPWM逆变控制技术。实现光伏逆变器测试所需各种电网电压和频率变换,模拟电网变化的各种工况,达到真实模拟电网状态的目的,满足各标准要求的测试项目任务。

系统采用:三相架构即每相独立逆变,独立LC滤波;DSP实现快速精准输出设定电压及高精度测量输出电压电流;FPGA的直接数字频率合成(DDS)波形产生技术实现高精度输出频率控制;三相可控整流架构。

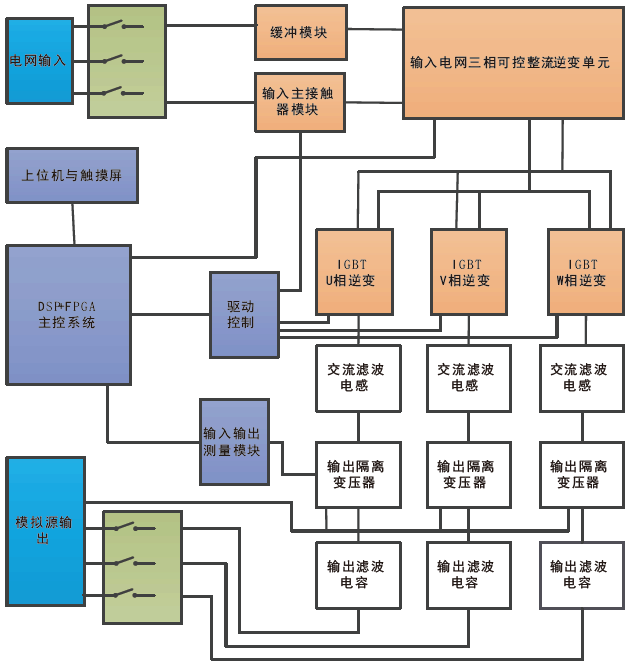

FTX系列架构图


用户使用手册
合格证
保修卡

文件名 下载
