【半导体解决方案】PCB基板热应力测试的痛点如何解决?
深圳市万博仪器仪表有限公司| 2023-11-10|返回列表

  半导体封装基板检测的痛点


  半导体封装基板需要进行热应力测试。


  特别是使用在汽车和手机上的基板,有时会在严酷的环境下使用,所以对其测试要求很高。


  但是,如在基板冷却后进行测试,由于热膨胀部分在冷却后会回复到原来状态,致使在高温下显现的不良品在常温下会被判定为合格品。


  可想而知,这样的测试结果不可取。


  若采用Burn-in实验,需制作专用治具,在经常改变设计的研发、样品试做阶段,会显著增加成本。

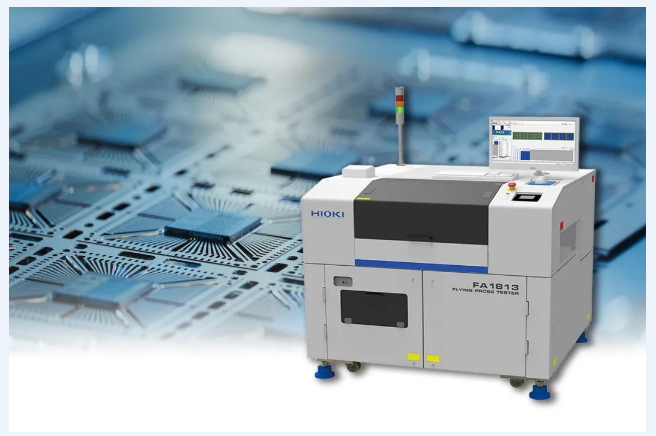

  飞针测试机FA1813


  如何解决?


  飞针测试机FA1813+加热系统


  使用HIOKI飞针测试机FA1813的加热系统,可以使基板保持高温状态的同时进行低电阻测量。


  此外,FA1813还可以在28μm焊盘上实现4端子测量。这是其被广泛应用于高端封装板测试的原因。


  方案:


  在飞针测试机内部搭载加热装置


  在对基板加热的同时进行电阻值测试


  使用飞针测试机可使对应产品设计变更更为容易





  加热腔体


  特点:


  对应小测点直径Φ28um的四线微阻测试*1


  40μΩ~高精度微阻测试


  新测试针组合确保小针痕


  在保持高温状态下进行微阻测试


  *1:在一定条件下可能

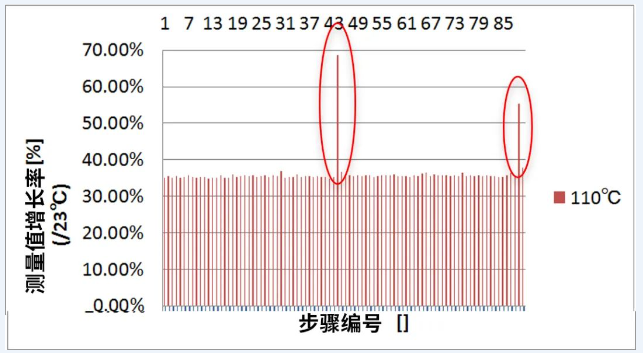

  可侦测到在特定的线路上阻值的突出上升
