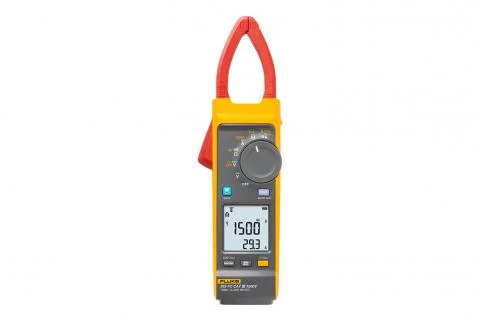

配备 iFlex 探头的 393 FC CAT III 1500 V 真有效值钳形表
型号:Fluke 393
品牌:
价格:
描述:
世界上唯一一款CAT III 1500 V 电流钳表    配备iFlex 探头的 393 FC CAT III 1500 V 真有效值钳表专为在高达1500 V 的直流环境(太阳能电池阵列、风能、电气化铁路、不间断供电的数据中心电池组)中工作的技术人员而设计。该钳表可通过钳口测量最高 1500 V 直流和 1000 V 交流的电压、最高 999.9 A 交直流电流。随附的 iFlex 柔性电流探头可将交流电流测量扩展至高达 2500 A。该钳表具有纤细钳口,使您能够检修拥挤汇流箱中的电缆。测试导线在设计
咨询热线:
0755-82895217
  • 概述与特点
  • 产品选型
  • 附件与选件
  • 文件下载

世界上唯一一款 CAT III 1500 V 电流钳表

配备 iFlex 探头的 393 FC CAT III 1500 V 真有效值钳表专为在高达1500 V 的直流环境(太阳能电池阵列、风能、电气化铁路、不间断供电的数据中心电池组)中工作的技术人员而设计。该钳表可通过钳口测量高 1500 V 直流和 1000 V 交流的电压、高 999.9 A 交直流电流。随附的 iFlex 柔性电流探头可将交流电流测量扩展至高达 2500 A。该钳表具有纤细钳口,使您能够检修拥挤汇流箱中的电缆。测试导线在设计时充分考虑了您的工作环境,同时也满足 CAT III 1500 V 安全要求。

其他主要功能:

• IP54 防护等级,特别适用于针对太阳能电池阵列和风能系统的室外作业

• 直流功率测量,以 kVA 为单位显示读数

• 音频指示极性有助于防止意外误接

• Visual Continuity 可在显示屏上提供明亮绿光,非常适合在黑暗和嘈杂的环境中工作

• 通过 Fluke Connect 软件记录和报告测试结果

测量交流电流时,随附的 iFlex 柔性电流探头可让您在狭窄空间内轻松舒适地检修电缆。

iFlex 探头可在极小的空间内扭转,并提供精确的电流测量值。


产品规格: 配备 iFlex 探头的 393 FC CAT III 1500 V 真有效值钳形表

规格:
一般信息
任何端子和接地端之间的最高电压
交流 1000 V
直流 1500 V
电池 2 节 AA IEC LR6 碱性电池
显示屏 带背光灯的双显示屏
自动关机 20 分钟
电气
精度
在下列条件下,精度在校准后一年内有效:工作温度为 18 °C 至 28 °C,相对湿度为 0% 至 75%。精度规格显示为以下格式:±([读数的 %] + [最小有效位数字值])。
温度系数 温度高于 28 °C 或低于 18 °C 时,温度每变化 1 °C,精度变化指定精度的 0.1 倍
交流电流:通过钳口
量程 999.9 A
分辨率 0.1 A
精度 2% + 5 位(10 Hz 至 100 Hz)
2.5% + 5 位(100 Hz 至 500 Hz)
波峰因数 (50/60 Hz) 2.5(600.0 A 时)
3.0(500.0 A 时)
1.42(999.9 A 时)
C.F. >2 时增加>2
交流电流:通过柔性电流探头
量程 999.9 A
2500 A
分辨率 0.1 A (≤999.9 A)
1 A (≤2500 A)
精度 3% 读数 + 5 位(10 Hz 至 500 Hz)
波峰因数 (50/60Hz) 2.5(1400 A 时)
3.0(1100 A 时)
1.42(2500 A 时)
C.F. >2 时增加>2

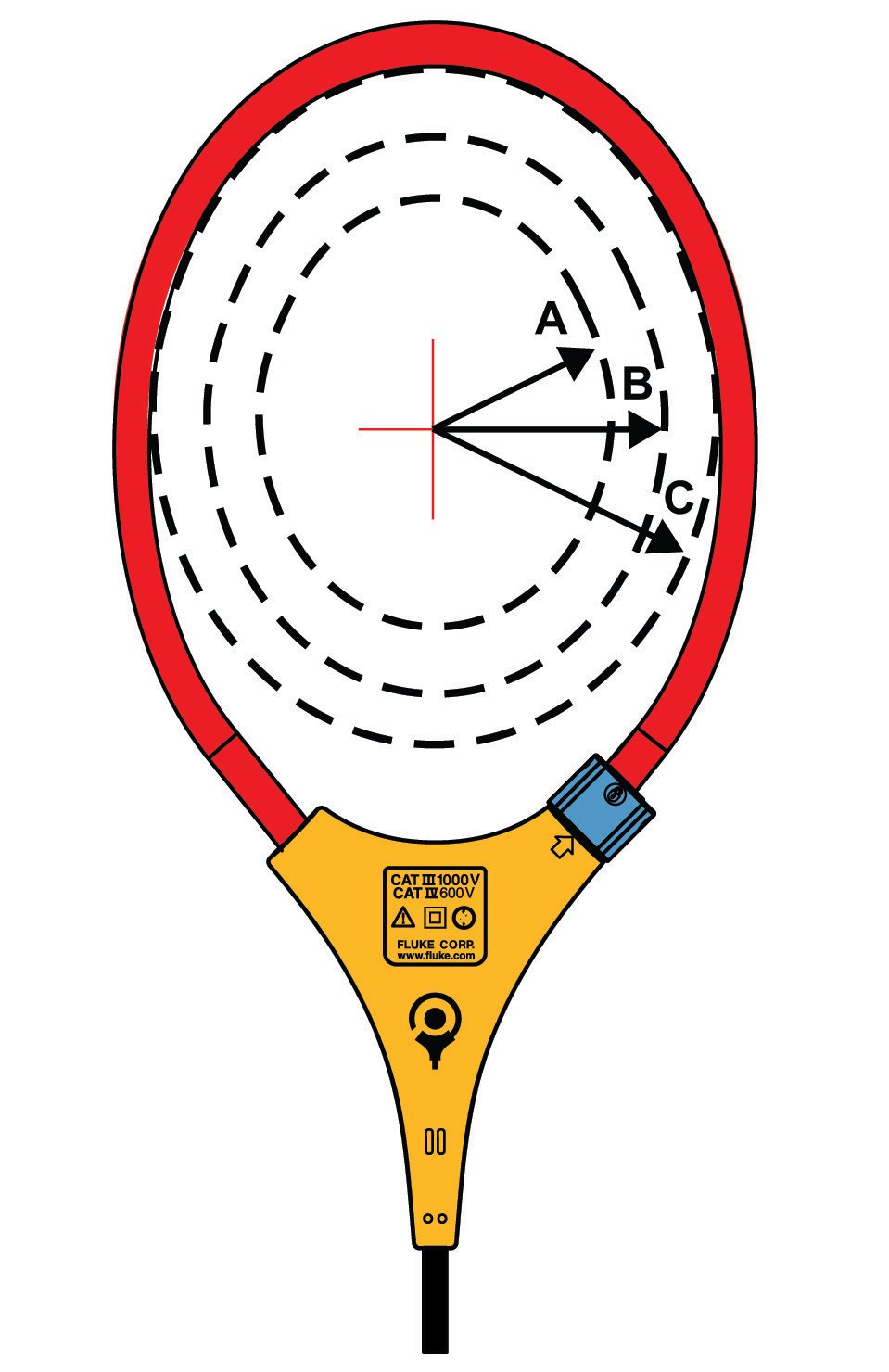

位置灵敏度
NEC 符号
最佳距离 i2500-10 Flex i2500-18 Flex 错误
A 0.5 in (12.7 mm) 1.4 in (35.6 mm) ±0.5%
B 0.8 in (20.3 mm) 2.0 in (50.8 mm) ±1.0%
C 1.4 in (35.6 mm) 2.5 in (63.5 mm) ±2.0%
测量不确定度假定初级中心导线处于最佳位置、无外部电场或磁场且处于工作温度范围内。
直流电流
量程 999.9 A
分辨率 0.1 A
精度 2% 读数 + 5 位[1]
[1]使用 ZERO (B) 功能补偿偏差时。
交流电压
量程 600.0 V
1000 V
分辨率 0.1 V (≤600.0 V)
1 V (≤1000 V)
精度 1% 读数 + 5 位(20 Hz 至 500 Hz)
直流电压
量程 600.0 V
1500 V
分辨率 0.1 V (≤600.0 V)
1 V (≤1500 V)
精度 1% 读数 + 5 位
毫伏直流
量程 500.0 mV
分辨率 0.1 mV
精度 1% 读数 + 5 位
电流频率:通过钳口
量程 5.0 Hz 至 500.0 Hz
分辨率 0.1 Hz
精度 0.5% 读数 + 5 位
触发电平 5 Hz 至 10 Hz,≥10 A
10 Hz 至 100 Hz,≥5 A
100 Hz 至 500 Hz,≥10 A
电流频率:通过柔性电流探头
量程 5.0 Hz 至 500.0 Hz
分辨率 0.1 Hz
精度 0.5% 读数 + 5 位
触发电平 5 Hz 至 20 Hz,≥25 A
20 Hz 至 100 Hz,≥20 A
100 Hz 至 500 Hz,≥25 A
电压频率
量程 5.0 Hz 至 500.0 Hz
分辨率 0.1 Hz
精度 0.5% 读数 + 5 位
触发电平 5 Hz 至 20 Hz,≥5 V
20 Hz 至 100 Hz,≥5 V
100 Hz 至 500 Hz,≥10 V
直流功率
量程 600.0 kVA(600.0 V dc 量程)
1500 kVA(1500 V dc 量程)
分辨率 0.1 kVA
1 kVA
精度 2% 读数 + 2.0 kVA
2% 读数 + 20 kVA
电阻
量程 600.0 Ω
6000 Ω
60.00 kΩ
分辨率 0.1 Ω (≤ 600.0 Ω)
1 Ω (≤ 6000 Ω)
0.01 kΩ (≤ 60.00 kΩ)
精度 1% 读数 + 5 位
电容
量程 100.0 μF
1000 μF
分辨率 0.1 μF (≤ 100.0 μF)
1 μF (≤ 1000 μF)
精度 1% 读数 + 5 位
浪涌触发电平 5 A
机械指标
尺寸(长 x 宽 x 高) 281 mm x 84 mm x 49 mm
重量(带电池) 520 g
钳口开度 34 mm
柔性电流探头直径 7.5 mm
柔性电流探头电缆长度
(头部至电子接头) 1.8 m
环境要求
工作温度 -10 °C 至 50 °C
存放温度 -40 °C 至 60 °C
工作湿度 无冷凝 (< 10°C)
≤ 90% 相对湿度(10 °C 至 30 °C 时)
≤ 75% 相对湿度(30 °C 至 40 °C 时)
≤ 45% 相对湿度(40 °C 至 50 °C 时)
工作海拔 2000 m
存放海拔 12,000 m
防护 (IP) 等级 IEC 60529:IP54,非工作状态下
电磁兼容性 (EMC)
国际标准 IEC 61326-1:便携式电磁环境,IEC 61326-2-2 CISPR 11:第 1 组,A 类
第 1 组:设备会有意产生和/或使用导电耦合射频能量,这是设备自身内部运行的必要条件。
A 类:此类设备适用于非家庭使用的以及未直接连接到为住宅建筑物供电的低电压网络的任意设施中。由于传导干扰和辐射干扰,在其他环境中可能难以保证电磁兼容性。
小心:此设备不可用于住宅环境,且在此类环境中可能无法提供充分的无线电接收保护。
韩国 (KCC) A 类设备(工业广播和通讯设备)
A 类:此类设备符合工业电磁波设备的要求,销售商或用户应注意这一点。本设备旨在用于商业环境中,而非家庭环境。
美国 (FCC) 47 CFR 15 B 子部分。按照第 15.103 条规定,本产品被视为豁免设备。
安全性
一般信息 IEC 61010-1,污染等级 2
测量 IEC 61010-2-032: CAT III 1500 V / CAT IV 600 V
IEC 61010-2-033: CAT III 1500 V / CAT IV 600 V
无线电
无线电频率认证 FCC ID:T68-FBLE,IC:6627A-FBLE
无线电频率范围 2400 MHz 至 2483.5 MHz
输出功率 <100 mW
简化版欧盟符合性声明
福禄克特此声明,本产品中包含的无线电设备符合指令 2014/53/EU。


393 FC

配备 iFlex 探头的 393 FC CAT III 1500 V True-rms Clamp Meter

包括:

  • 配备 iFlex 探头的 Fluke 393 FC CAT III 1500 V True-rms Clamp Meter
  • 测试导线、CAT III 1500 V 安全等级、直角插头、护帽
  • iFlex 18 英寸柔性电流探头
  • TPAK 磁性挂带
  • 优质手提箱
  • 享有 3 年保修
