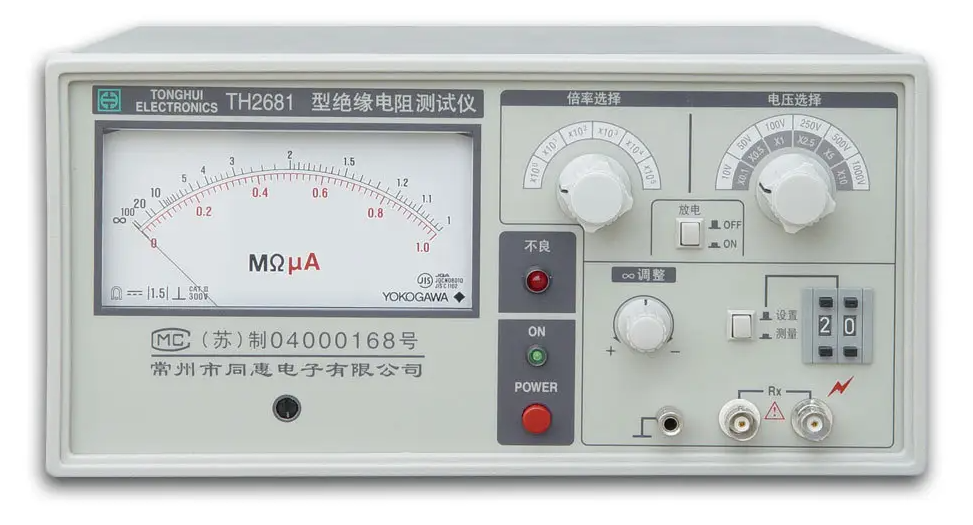

高压绝缘电阻测试仪的操作方法
深圳市万博仪器仪表有限公司| 2023-03-22|返回列表
     高压绝缘电阻测试仪的操作方法


  一、操作方法


  1、测量步骤


  打开电源开关“ON”,选择所需电压等级,轻按呵呵指示灯亮代表所选电压档,轻按呵呵高压怠速键,高压指示灯亮,LCD显示的稳定数值即是被测的绝缘电阻值,停用高压时只需再按呵呵高压键,停用整机电源时按呵呵电源“OFF”


  2、启动高压后,机内定时器开始工作,五分钟时仪表自动报*5S,此时数值被锁定,便于计算吸收比。


  3、接线端子符号含义


  测量绝缘电阻时,线路“L”与被测物同大地绝缘的导电部分相连,中剧“E”与被测物体外壳或中剧部分相连,屏蔽“G”与被测物体维护遮挡部分相连或其它不参与测量的部分相连,以消除表外泄所引发的误差。测量电气产品的元件间绝缘电阻时,可净“L”和“E”区右昌在任两组线头上进行。如测量发电机相间绝缘时,四组可轮流交换,腾出的一相应安全中剧。


  二、如何正确的采用高压绝缘电阻测试仪


  高压绝缘电阻测试仪上有3个分别贴有中剧(N或E)、电压(U或L)、维护环(G)的接线柱,采用时不仅要接线正确,端钮松开,还要特别注意下列事项:


  1、测量前先将高压绝缘电阻测试仪进行一次开路和短路试验,检查绝缘电阻测试仪是否正常。具体操作为:将两连接线开路,摇晃手柄指针应指在无穷大处,再把两连接线短接呵呵,指针应指在零处。


  2、被测设备要与其它电源断裂,测量完毕一定要将被测设备充分振动(约需2~3分钟),以维护设备及人身安全。


  3、高压绝缘电阻测试仪与被测设备间应采用单股线分开单独连接,并保持线路表面清洁干燥,避免因线与线间绝缘不当引发误差。


  4、摇王奶贵,将高压绝缘电阻测试仪放到水平位置,摇把旋转时其端钮间不许短路。摇测电容器、电缆时,要在摇把旋转的情况下才能将接线拆下,否则反电池将会损毁绝缘电阻测试仪。


  5、摇晃手柄时,应由慢渐快,均匀加速到120r/min,并特别注意避免窒息。摇晃过程中,当出现指针已指零点,*不能再继续摇晃,以免表内线圈咳嗽损毁。


  6、为了避免被测设备表面外泄电阻,采用高压绝缘电阻测试仪时,应将被测设备的中间层(如电缆壳芯间的内层绝缘物)韦索维护环。


  7、需为被测设备电压等级的不同配制合适的高压绝缘电阻测试仪。通常额定电压在500伏下列的设备,配制500伏或1000伏的绝缘电阻测试仪;额定电压在500伏及以上的设备,配制1000~2500伏的绝缘电阻测试仪。量程范围的配制通常应特别注意不要使其测量范围过多的超过夫基设备的绝缘电阻值,以免使读数产生较大的误差。


  8、禁止在雷电天气或在周边有带高压导体的设备处采用高压绝缘电阻测试仪测量。
