为什么需要电子负载?
深圳市万博仪器仪表有限公司| 2023-07-14|返回列表

    在详细了解电子负载之前,让我们首先了解电源极性的定义。这个基本概念有助于理解电子负载的工作原理。图1显示了具有标准电压和电流极性的电源(2端子设备)的示意图。标准电源通常是输出功率的设备。为了输出功率,必须从正电压端子汲取电流。大多数电源通过提供正输出电压和正输出电流来提供电能。极性通常是指电压的极性,而不是电流的方向。当电流流过正电压端子时,电源像电子负载一样消耗电流。也就是说,它不供电,而是吸收和消耗功率。

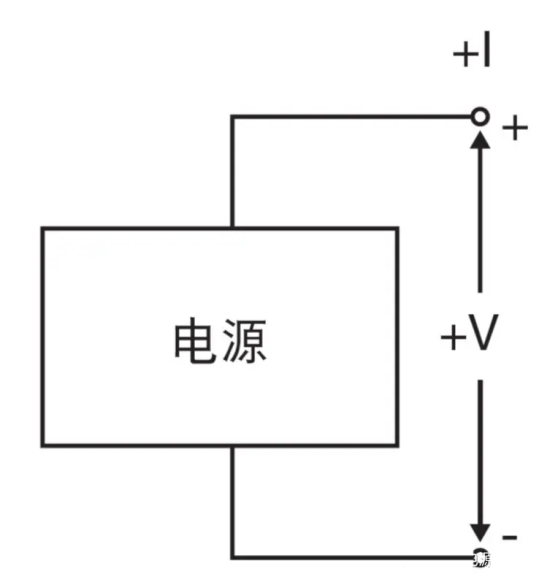

  图1、电源极性的定义

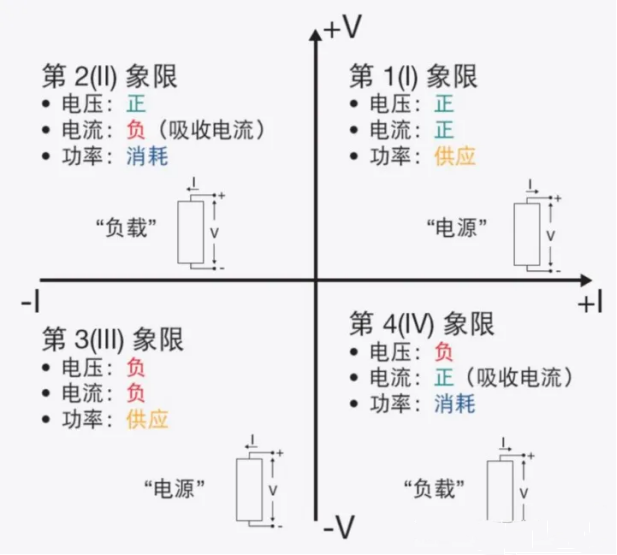

  图2、笛卡尔坐标系

  双极电源可以在所有四个象限中工作。在象限1和3中,双极电源从正电压端子提供电源和电流。如图2所示,在象限2和4中,双极电源消耗功率并通过正电压端子汲取电流。

  一、为什么需要直流电子负载?

  从上一篇文章中,我们可以看到,当电源吸收电流(功耗)时,它实际上是一个电子负载。电子负载设计模仿了消耗功率的设备。拉动电源,以使电源“看到” DUT上的负载(应用程序和环境)。可对这些进行编程以提供不同类型的负载。有静态和动态加载模式。实际负载更加复杂且难以预测,但是电子负载可以提供稳定的可编程负载模式。

  直流电子负载是设计,制造和评估直流电源(电池,转换器,逆变器)必不可少的工具。其他应用包括燃料电池和太阳能电池测试。

  直流电子负载包括一组功率晶体管或金属氧化物半导体场效应晶体管(MOSFET)。目的是消耗或吸收功率。电流放大器在这些晶体管之间切换。调整电子负载的输入电流。

  二、电子负载应用

  随着技术的进步,传统的机械驱动器正逐渐被电驱动器取代,从而导致功耗的显着增加。由于电力需求的显着增加,人们越来越关注节能。设计师们在竞争开发各种节能产品的竞争。严格测试功率和功耗设备可以扩展DC电子负载的应用领域。

  在下面,您将找到电子负载的常见应用以及它们如何帮助您衡量行业。

  电源转换器和逆变器测试—一种测试DC-DC,AC-DC和DC-AC的简便方法。通过在输出端施加电子负载,可以在电源打开时对产品进行仿真。您可以在不同负载水平下测试小和大输入开启电压电平。电子负载可用于测量纹波和噪声,调整负载和电源以及测试过压和过流保护。

  不间断电源(UPS)-完整的测试需要交流电源,直流电源,直流负载和交流负载。 DC负载使用负载组来测试UPS后备电池和充电器。整个UPS系统的交流负载测试。负载组测试可以验证UPS在各种负载条件下提供所需功率的能力,以及控制系统的电压稳定性和效率。

  电池和燃料电池—与电阻负载组相比,它可以提供恒定的负载,从而缩短了测试时间。对于容量测试,请使用CP模式以提供稳定的功耗,因为电池电压会随着时间下降。可以对电子负载进行编程,以输出各种负载曲线,包括快速跳跃,从而允许用户测试电池充电和放电周期的特性曲线。

  太阳能电池板—高功率光伏测试的绝佳解决方案。可以低成本提供大电流。使用CV模式捕获I-V曲线或增加电压以进行电流测量。

  便携式设备—对电子负载进行编程以模拟产品的不同电源状态,包括睡眠模式,节能模式和全功率模式,并执行功耗测试。

  三、一般的电子负载功能如下

  •多种测量功能,可以测量电压,电流,功率,峰值,平均值,小值和大值

  •您可以从前面板查看输入和测量值。

  •独立渠道工作

  •内置脉冲发生器,用于连续工作,脉冲工作和触发瞬态工作

  •支持并行配置以实现触发输入,同步测量

  •使用SCPI命令语言进行远程编程
