万用表的使用方法
深圳市万博仪器仪表有限公司| 2023-07-04|返回列表

万用表是电子技术领域常用的测量仪器之一。它可以用来测量直流电流、电压,交流电流、电压,电阻,音频电平和晶体管直流放大倍数等物理量。 万用表由表头、测量线路、转换开关以及测试表笔等组成。

1、分类



万用表分为模拟式和数字式万用表。



模拟式万用表是由磁电式测量机构作为核心,用指针来显示被测量数值;



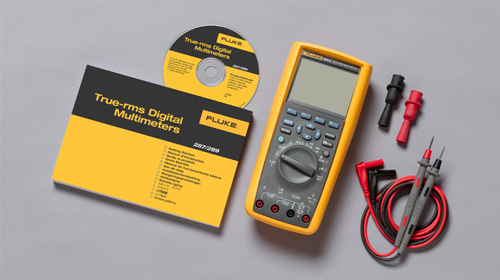

数字式万用表是由数字电压表作为核心,配以不同转换器,用液晶显示器显示被测量数值。



2、基本原理



万用表的基本原理是利用一只灵敏的磁电式直流电流表(微安表)做表头。当微小电流通过表头,就会有电流指示。但表头不能通过大电流,所以,必须在表头上并联与串联一些电阻进行分流或降压,从而测出电路中的电流、电压和电阻。



3、使用



万用表(以MF35型为例)。通过转换开关的旋钮来改变测量项目和测量量程。机械调零旋钮用来保持指针在静止处在左零位。“Ω”调零旋钮是用来测量电阻时使指针对准右零位,以保证测量数值准确。




万用表的测量范围如下:



(1)直流电压:分6档—0-6V;0-30V;0-150V;0-300V;0-600V,0-30KV

(2)交流电压:分6档—0-6V;0-30V;0-150V;0-300V;0-600V,0-30KV

(3)直流电流:分6档—0-2.5mA;0-25mA;0-250mA,0-1A,0-5A,0-30A

(4)交流电流:分6档—0-2.5mA;0-25mA;0-250mA,0-1A,0-5A,0-30A

(5)电阻:分5档—R1;R10;R100;R1K;R*10K



测量电阻:–先将表棒搭在一起短路,使指针向右偏转转,随即调整“Ω”调零旋钮,使指针恰好指到0。然后将两根表棒分别接触被测电阻(或电路)两端,读出指针在欧姆刻度线(第一条线)上的读数,再乘以该档标的数字,就是所测电阻的阻值。例如用R100档测量电阻,指针指在80,则所测得的电阻值为80100=8K。由于“Ω”刻度线左部读数较密,难于看准,所以测量时应选择适当的欧姆档。使指针在刻度线的中部或右部,这样读数比较清楚准确。每次换档,都应重新将两根表棒短接,重新调整指针到零位,才能测准。



测量直流电压:–首先估计一下被测电压的大小,然后将转换开关拨至适当的V量程,将正表棒接被测电压“+”端,负表棒接被测量电压“-”端。然后根据该挡量程数字与标直流符号“DC-”刻度线(第二条线)上的指针所指数字,来读出被测电压的大小。如用V300伏档测量,可以直接读0-300的指示数值。如用V30伏档测量,只须将刻度线上300这个数字去掉一个“0”,看成是30,再依次把200、100等数字看成是20、10既可直接读出指针指示数值。例如用V6伏档测量直流电压,指针指在15,则所测得电压为1.5伏。



测量直流电流:–先估计一下被测电流的大小,然后将转换开关拨至合适的mA量程,再把万用表串接在电路中,如图所示。同时观察标有直流符号“DC”的刻度线,如电流量程选在3mA档,这时,应把表面刻度线上300的数字,去掉两个“0”,看成3,又依次把200、100看成是2、1,这样就可以读出被测电流数值。例如用直流3mA档测量直流电流,指针在100,则电流为1mA。



测量交流电压:–测交流电压的方法与测量直流电压相似,所不同的是因交流电没有正、负之分,所以测量交流时,表棒也就不需分正、负。读数方法与上述的测量直流电压的读法一样,只是数字应看标有交流符号“AC”的刻度线上的指针位置。



4、注意事项



万用表是比较精密的仪器,如果使用不当,会造成测量不准确且极易损坏。但是,只要我们掌握万用表的使用方法和注意事项,谨慎从事,那么万用表就能经久耐用。使用万用表是应注意如下事项:



1.测量电流与电压不能旋错档位。如果误将电阻档或电流档去测电压,就极易烧坏电表。万用表不用时,好将档位旋至交流电压高档,避免因使用不当而损坏。



2.测量直流电压和直流电流时,注意“+”“-”极性,不要接错。如发现指针开反转,既应立即调换表棒,以免损坏指针及表头。



3.如果不知道被测电压或电流的大小,应先用高档,而后再选用合适的档位来测试,以免表针偏转过度而损坏表头。所选用的档位愈靠近被测值,测量的数值就愈准确。



4.测量电阻时,不要用手触及元件的裸体的两端(或两支表棒的金属部分),以免人体电阻与被测电阻并联,使测量结果不准确。



5.测量电阻时,如将两支表棒短接,调“零欧姆”旋钮至大,指针仍然达不到0点,这种现象通常是由于表内电池电压不足造成的,应换上新电池方能准确测量。



6.万用表不用时,不要旋在电阻档,因为内有电池,如不小心易使两根表棒相碰短路,不仅耗费电池,严重时甚至会损坏表头。



注意:万用表的型号有很多:MF47系列(A,B,C,D,E,F,T),MF500,MF5-1,MF50,MF18,MF10,MF14,MF35,MF79,精度MF35佳,其次MF14,差是MF47。
