数字示波器（Digital Oscilloscope，简称DSO）是一种用于测量和显示电信号的电子仪器。与模拟示波器不同，数字示波器通过将模拟信号数字化后进行存储、分析和显示，具备更多功能和更高的精度。

　　数字示波器的核心工作原理

　　信号采集：

　　输入信号通过探头进入示波器。

　　模拟信号经过放大器调整幅度，以适应示波器的输入范围。

　　信号数字化：

　　模拟信号通过ADC（模数转换器）转换为数字信号。

　　ADC的采样率决定了信号的时间分辨率，采样率越高，信号还原越精确。

　　信号存储：

　　数字化后的信号被存储在内存中，存储深度决定了能捕获的信号长度。

　　信号处理与显示：

　　数字信号经过处理后，显示在屏幕上，支持波形缩放、测量、分析等功能。

　　数字示波器的主要组成部分

　　探头：

　　用于连接被测电路，将信号传输到示波器。

　　输入通道：

　　通常有2或4个通道，可同时测量多个信号。

　　ADC（模数转换器）：

　　将模拟信号转换为数字信号。

　　处理器与存储器：

　　处理数字化信号并存储数据。

　　显示屏：

　　显示波形和测量结果，现代数字示波器通常配备彩色LCD屏幕。

　　控制面板：

　　用于设置参数（如时间基准、电压范围、触发条件等）。

　　数字示波器的主要功能

　　波形显示：

　　实时显示电压随时间变化的波形。

　　信号测量：

　　自动测量电压、频率、周期、占空比等参数。

　　触发功能：

　　通过设置触发条件（如边沿触发、脉冲宽度触发等），捕获特定信号。

　　存储与回放：

　　存储波形数据，便于后续分析和比较。

　　数学运算：

　　支持对波形进行加减乘除、FFT（快速傅里叶变换）等运算。

　　协议解码：

　　支持I2C、SPI、UART、CAN等通信协议的解码和分析。

　　数字示波器的优点

　　高精度：

　　数字化处理减少了模拟示波器的误差。

　　多功能：

　　支持自动测量、数学运算、协议解码等高级功能。

　　存储与分析：

　　可存储波形数据，便于后续分析和比较。

　　触发灵活：

　　支持多种触发方式，便于捕获复杂信号。

　　易于使用：

　　现代数字示波器通常配备直观的用户界面和触摸屏。

　　数字示波器的应用场景

　　电子设计与调试：

　　用于电路设计、信号分析和故障排查。

　　通信系统测试：

　　分析通信信号的质量和协议。

　　教育与科研：

　　用于教学实验和科学研究。

　　生产测试：

　　用于产品质量检测和生产线调试。

　　汽车电子：

　　分析汽车电子系统中的信号和协议。

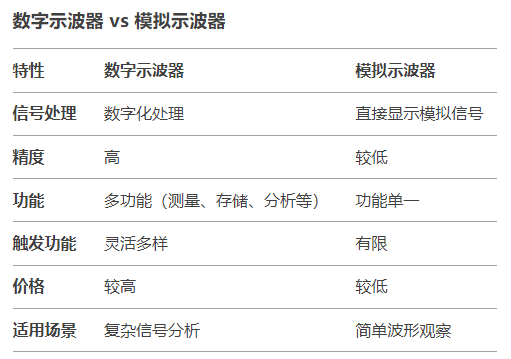

　　选择数字示波器时，需根据具体需求和应用场景来决定。以下是几款知名品牌和型号，供参考：

　　1.Keysight Technologies(是德科技)

　　型号:InfiniiVision 3000T X系列

　　特点:带宽范围70 MHz至1 GHz，支持触摸屏操作，内置函数发生器，适合教育、研发和生产测试。

　　适用场景:电子设计、教育、通信。

　　2.Tektronix(泰克)

　　型号:MSO5000系列

　　特点:带宽范围350 MHz至2 GHz，支持混合信号分析，16个数字通道，适合复杂信号分析。

　　适用场景:嵌入式系统、电源设计、通信。

　　3.Rigol(普源精电)

　　型号:DS70000系列

　　特点:带宽范围500 MHz至4 GHz，高采样率，低噪声，适合高精度测量。

　　适用场景:高精度测量、科研、通信。

　　4.Siglent(鼎阳科技)

　　型号:SDS2000X Plus

　　特点:带宽范围100 MHz至500 MHz，支持4通道，高刷新率，性价比高。

　　适用场景:教育、研发、生产测试。

　　5.Rohde&Schwarz(罗德与施瓦茨)

　　型号:RTO2000系列

　　特点:带宽范围600 MHz至6 GHz，高实时采样率，低噪声，适合高频信号分析。

　　适用场景:高频信号分析、通信、科研。

　　选择要点：

　　带宽:根据信号频率选择，通常带宽应为信号高频率的3-5倍。

　　采样率:采样率越高，信号还原越精确。

　　通道数:根据需求选择2通道或4通道。

　　存储深度:存储深度越大，能捕获的信号时间越长。

　　触发功能:高级触发功能有助于捕获复杂信号。

　　用户界面:直观的界面和操作能提高效率。

　　总结

　　数字示波器是现代电子测量中不可或缺的工具，凭借其高精度、多功能和易用性，广泛应用于电子设计、通信、科研等领域。选择数字示波器时，需根据带宽、采样率、存储深度等参数，结合具体需求进行选择。
