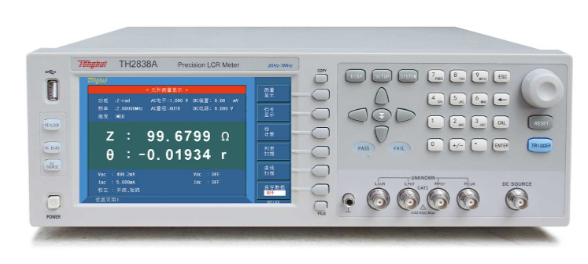

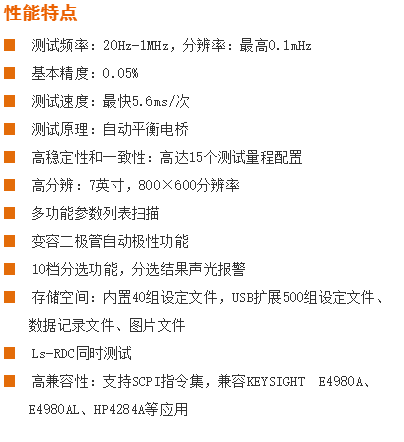

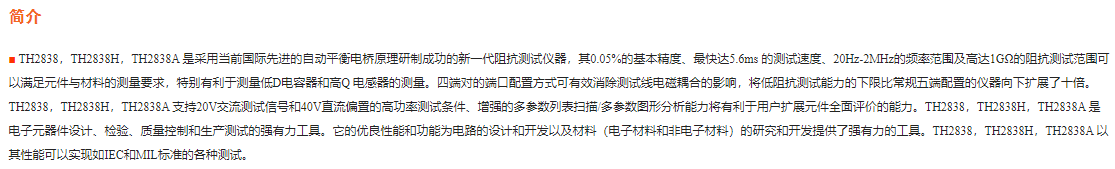

| 产品型号 | TH2838 | TH2838H | TH2838A | |||||||
| 测试信号源 | ||||||||||
| 信号源输出阻抗 | 100Ω， ±1% @1kHz | |||||||||
| 测试频率 | 范围 | 20Hz-2MHz | 20Hz-1MHz | |||||||
| 设置步进 | 20.0000Hz - 99.9999Hz 1mHz | |||||||||
| 100.000Hz - 999.999Hz 10mHz | ||||||||||
| 1.00000kHz - 9.99999kHz 100mHz | ||||||||||
| 10.0000kHz - 99.9999kHz 1Hz | ||||||||||
| 100.000kHz - 999.999kHz 10Hz | ||||||||||
| 1.00000MHz - 2.00000MHz 100Hz | ||||||||||
| AC测试信号模式 | 额定值(ALC OFF)：设定电压为测试端开路时Hcur电压设定电流为测试端短路时从Hcur流出电流恒定值(ALC ON)： 保持DUT上电压与设定值相同 保持DUT上电流与设定值相同 | |||||||||
| AC信号 | 电压范围 | 5mVrms -- 2Vrms | F≤1MHz 5mVrms-- 20Vrms F >1MHz 5mVrms -- 15Vrms | 5mVrms -- 2Vrms | ||||||
| 分辨率 | 5mVrms -- 0.2Vrms 100µVrms | |||||||||
| 0.2Vrms -- 0.5Vrms 200µVrms | ||||||||||
| 0.5Vrms -- 1Vrms 500µVrms | ||||||||||
| 1Vrms -- 2Vrms 1mVrms | ||||||||||
| 2Vrms -- 5Vrms 2mVrms | ||||||||||
| 5Vrms -- 10Vrms 5mVrms | ||||||||||
| 10Vrms -- 20Vrms 10mVrms | ||||||||||
| 电流范围 | 50µArms -- 20mArms | 50µArms --100mArms | 50µArms -- 20mArms | |||||||
| 分辨率 | 50µArms -- 2mArms 1µArms | |||||||||
| 2mArms -- 5mArms 2µArms | ||||||||||
| 5mArms -- 10mArms 5µArms | ||||||||||
| 10mArms -- 20mArms 10µArms | ||||||||||
| 20mArms -- 50mArms 20µArms | ||||||||||
| 50mArms--100mArms 50µArms | ||||||||||
| Rdc测试 | 电压范围 | 100mV — 2V | ||||||||
| 分辨率 | 100µV | |||||||||
| 电流范围 | 0mA— 20mA | |||||||||
| 分辨率 | 1µA | |||||||||
| DC偏置 | 电压范围 | 0V — ± 10V | 0V — ± 40V | 0V — ± 10V | ||||||
| 分辨率 | 0V -- 5V 100µV | |||||||||
| 5V -- 10V 1mV | ||||||||||
| 10V -- 20V 2mV | ||||||||||
| 20V -- 40V 5mV | ||||||||||
| 电流范围 | 0mA— ± 100mA | |||||||||
| 分辨率 | 0 A -- 50mA 1µA | |||||||||
| 50mA -- 100mA 10µA | ||||||||||
| 电压源 | 电压范围 | ------ | -10V -- 10V | ------ | ||||||
| 分辨率 | ------ | 1mV | ------ | |||||||
| 电流范围 | ------ | -45mA -- +45mA | ------ | |||||||
| 输出阻抗 | ------ | 100Ω | ------ | |||||||
| 显示器 | ||||||||||
| 尺寸/类型 | 7英寸 (对角线)TFT LCD显示器 | |||||||||
| 比例 | 16：9 | |||||||||
| 分辨率 | 800×RGB×480 | |||||||||
| 测量功能 | ||||||||||
| 测试参数 | Cp-D,Cp-Q,Cp-G,Cp-RpCs-D,Cs-Q,Cs-RsLp-D, Lp-Q, Lp-G, Lp-Rp, Lp-RdcLs-D, Ls-Q, Ls-Rs, Ls-Rdc, RdcR-X, Z-θd, Z-θrG-B, Y-θd, Y-θrVdc-Idc | |||||||||
| 数学功能 | A(X+B)+C， X为测试参数，A、B、C为输入参数 | |||||||||
| 等效电路 | 串联、并联 | |||||||||
| 偏差测量 | 与标称值的绝对偏差Δ，与标称值的百分比偏差Δ% | |||||||||
| 校准功能 | 开路OPEN、短路SHORT、负载LOAD | |||||||||
| 量程选择 | 自动AUTO、手动HOLD | |||||||||
| 量程 | LCR | 100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、 100kΩ，共15档 | ||||||||
| Rdc | 1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ，共15档 | |||||||||
| 触发模式 | INT、MAN、EXT、BUS | |||||||||
| 触发延迟 | 0 s -- 999 s，分辨率100us | |||||||||
| 测试端配置 | 四端对 | |||||||||
| 测试电缆长度 | 0m, 1m, 2m, 4m | |||||||||
| 测量平均 | 1-255次 | |||||||||
| 测量时间(ms) | 速度模式 | 20Hz | 100Hz | 1kHz | 10kHz | 100kHz | 1MHz | 2MHz | ||
| FAST | 330 | 100 | 20 | 7.7 | 5.7 | 5.6 | 5.6 | |||
| MED | 380 | 180 | 110 | 92 | 89 | 88 | 88 | |||
| LONG | 480 | 300 | 240 | 230 | 220 | 220 | 220 | |||
| 测量显示范围 a 1×10-18； E 1×1018 | ||||||||||
| Cs, Cp | ±1.000000 aF -- 999.9999 EF | |||||||||
| Ls,Lp | ±1.000000 aH -- 999.9999 EH | |||||||||
| D | ±0.000001 -- 9.999999 | |||||||||
| Q | ±0.01 -- 99999.99 | |||||||||
| R, Rs, Rp, X, Z, Rdc | ±1.000000 aΩ -- 999.9999 EΩ | |||||||||
| G,B,Y | ±1. 000000 aS -- 999.9999 ES | |||||||||
| Vdc | ±1.000000 aV -- 999.9999 EV | |||||||||
| Idc | ±1.000000 aA -- 999.9999 EA | |||||||||
| θ r | ±1.000000 a rad -- 3.141593 rad | |||||||||
| θ d | ±0.0001 deg -- 180.0000 deg | |||||||||
| Δ% | ±0.0001% -- 999.9999% | |||||||||
| t | 无 | |||||||||
| Turn Ratio (待扩展) | ±0.000000 -- 1000.000 | |||||||||
| 基本测量准确度 | 0.05%(详见说明书) | |||||||||
| 列表扫描 | ||||||||||
| 扫描点数 | 最多201点 | |||||||||
| 扫描参数 | 测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流 | |||||||||
| 第二扫描参数 | 无、量程方式、测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流、直流源电压。注：已选择的第一扫描参数参数不能再选为第二扫描参数。 | |||||||||
| 触发模式 | 顺序SEQ | 当一次触发后，在所有扫描点测量。/EOM/INDEX只输出一次。 | ||||||||
| 步进STEP | 每次触发执行一个扫描点测量。每点均输出/EOM/INDEX，但列表扫描比较器结果只在最后的/EOM才输出。 | |||||||||
| 列表扫描比较器 | 可为每个扫描点设置一对下限和上限。可选择：通过第一扫描参数判断/通过第二参数判断/不用于每一极限。 | |||||||||
| 列表扫描时间标记 | 在顺序模式中，将触发点设定为0时，通过定义时间就可在每个测量点记录测量开始的时间。 | |||||||||
| 图形扫描分析 | ||||||||||
| 扫描点数 | 51、101、201、401、801点可选 | ------ | ||||||||
| 扫描轨迹 | 主/副参数可选择 | ------ | ||||||||
| 显示范围 | 自动、锁定 | ------ | ||||||||
| 坐标标尺 | 对数、线性 | ------ | ||||||||
| 扫描参数 | 频率、ACV、ACI、DCV BIAS/DCI BIAS、直流电压源 | ------ | ||||||||
| 扫描结果显示 | 主/副参数最大值/最小值、设定点主/副参数值 | ------ | ||||||||
| 扫描图形存储 | 扫描图形可存储于仪器内部FLASH、外部USB存储器或上传上位机。 | ------ | ||||||||
| 比较器 | ||||||||||
| Bin分档 | 主参数 | 9 BIN、OUT_OF_BINS、AUX_BIN和LOW_C_REJECT | ||||||||
| 副参数 | HIGH、IN、LOW | |||||||||
| Bin极限设置 | 绝对值、偏差值、百分偏差值 | |||||||||
| Bin计数 | 0 -- 999999 | |||||||||
| PASS/FAIL指示 | 满足主参数为9 BIN之一、副参数为IN，前面板PASS灯ON，否则FAIL ON | |||||||||
| 测量辅助功能 | ||||||||||
| 数据缓冲存储功能 | 201个测量结果可分批读取 | |||||||||
| 保存/调用功能 | 40组仪器内置非易失存储器测试设定文件500组仪器USB存储器测试设定文件/截屏图形/记录文件 | |||||||||
| 键盘锁定功能 | 可锁定前面板按键 | |||||||||
| 接口 | ||||||||||
| USB HOST端口 | 通用串行总线插座，A类；FAT16/FAT32格式。U盘存储或条形码扫描 | |||||||||
| USB DEVICE端口 | 通用串行总线插座，小型B类（4个接触位置）；与USBTMC-USB488和USB 2.0相符合，阴接头用于连接外部控制器。 | |||||||||
| LAN | 10/100BaseT以太网，8引脚，两种速度选择 | |||||||||
| HANDLER接口 | 用于Bin分档信号输出 | |||||||||
| 外部DC BIAS控制 | 控制TH1778/TH1778S偏置电流源，最多一台TH1778+5台TH1778S (120A MAX) | |||||||||
| RS232C | 标准9针，交叉 | |||||||||
| GPIB (选件) | 24针D-Sub端口（D-24 类），阴接头与IEEE488.1、2和SCPI兼容。 | |||||||||
