ZC5806多路扬声器寿命测试仪作为原ZC1681BD-10系列的升级款，将原先的MCU控制改为了工控机，为实现即时通信，远程操控等智能化操作提供了基础。这是一款多通道、多功能功率实验设备。用户可以将测试信号存入电脑，经由专业声卡播放，其稳定性大大提升；保证功率放大后的信号各参数与原信号能保持一致。每一路输出都有单独的测量系统，能实现测量每一路的实际电压，电流，F0,直流电阻，温升，产品状态等数据。本产品的大亮点在于数据的存储与处理，以及可视化图形界面，更方便直观的显示当前的状态，保存各项数据齐全，便于试验后对产品的分析。
适用于大功率汽车喇叭等8Ω/32W，4Ω/50W
信号源：内置正弦波发生器和扫频控制器，可存入各种格式的音频文件;
两组电压可任意设置6路同时监测，自动记录并显示电压/电流/DCR/温升/试验时间和状态;
测试电压自动校正，精度可达≤1%，显示0.001V;

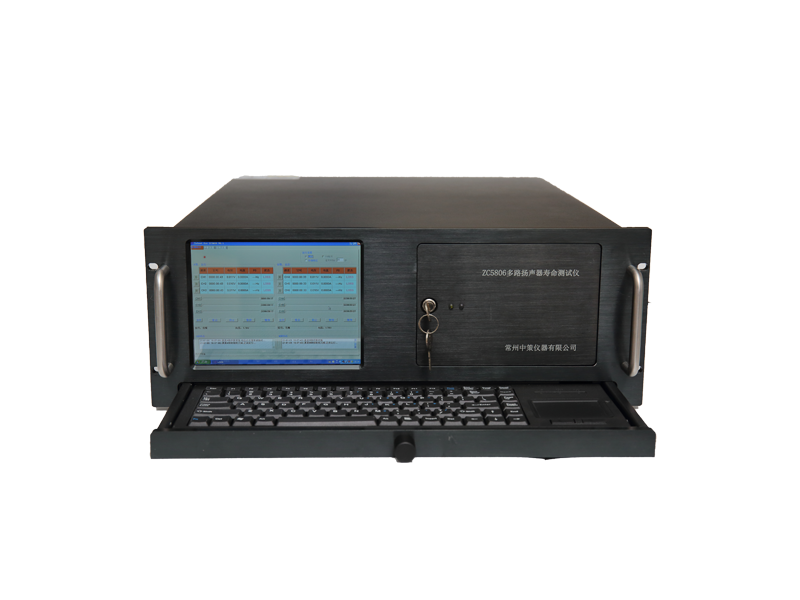

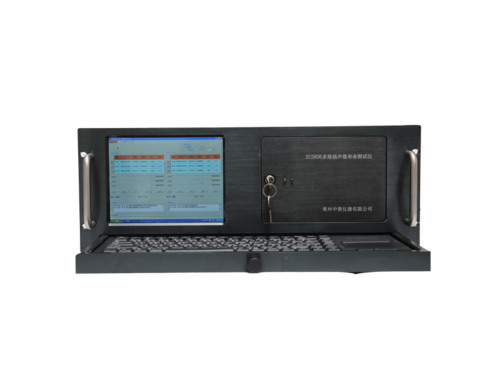

面板8寸液晶，显示内容更丰富，字体更大，方便观察;

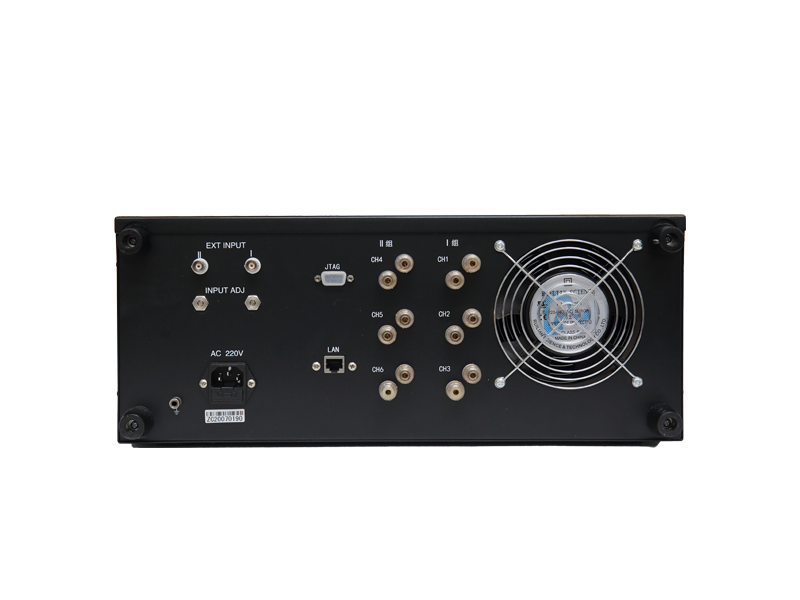

接口：前面板信号数据输入接口(USB)，后面板USB、LAN网络口;
温升测量范围：0~200℃，测量精度≤5%±1℃;
支持多种工作模式：连续、间隙、调试。其中小间歇支持0.5s，并仍能精准测量电压。
|
型号 |
ZC5806 |
|
|
最大可接入路数 |
6路,分两组,通道1~3为一组,通道4~6为另一组,各组试验参数(包括信号类型)可独立设置。每通道电压可自动校正。 |
|
|
老化试验时间 |
0000:00:00~9999:59:59，最大为9999h，可任意设定 |
|
|
监测方式 |
6路同时监控，自动记录并显示。 |
|
|
状态判断 |
开路,短路或阻抗过低、过压、过流 |
|
|
故障警告 |
屏幕上显示有故障通道位置。 |
|
|
人机界面 |
工控机控制,键鼠输入 |
|
|
正弦波信号发生器 |
内置正弦波发生器 |
|
|
测试频率范围 |
20Hz ～ 20KHz |
|
|
频率准确度 |
±0.05% |
|
|
频率稳定性 |
优于60ppm |
|
|
总谐波失真（THD） |
≤0.5% @ 1w，1k正弦 |
|
|
可选择扫频功能 |
线性﹑对数 |
|
|
音频节目信号源 |
||
|
播放格式 |
MP3、WMA、WAV等(通过播放器也可flac等格式) |
|
|
功率放大器 |
||
|
每路最大输出功率 |
4Ω/50W |
|
|
最大总输出功率 |
400W |
|
|
频率响应 |
20Hz~20,000Hz（±0.25dB） |
|
|
负载阻抗 |
2Ω~120Ω |
|
|
最大测试电流 |
≤5A |
|
|
输出电压可调节范围 |
0.100V~20V(调节精度为0.001V) |
|
|
仪器接口 |
USB和网络接口 |
|
|
新增功能 |
||
|
电压自动校正 |
精度≤2% |
|
|
真有效值测量电压 |
精度≤2% |
|
|
温升测量 |
------ |
|
|
音圈DCR电阻测量 |
精度≤0.5%（1Ω~40Ω） |
|
|
F0测试范围 |
20Hz~20kHz |
|
|
高品质音源输出 |
声卡播放音源 |
|
|
实时参数存储 |
实时电压，电流，阻值，温度（txt格式最快1s保存一次整组数据，excel格式最快6s保存一次整组数据） |
|
|
预留功能 |
||
|
滤波器 |
20Hz~20kHz可调带通滤波 |
|
|
外观尺寸 |
450mm*190mm*570mm |
|
|
净重 |
20Kg |
|
