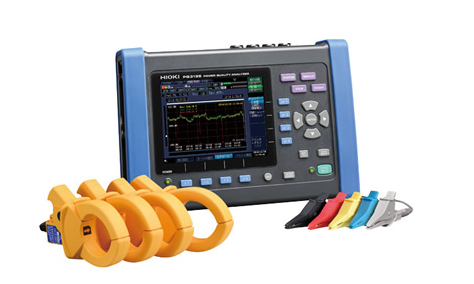

电能质量分析PQ3198

型号：
品牌：
价格：￥
描述：

更加简单、准确的排查电源故障    ● 可按照全球标准检查电能质量问题（IEC61000-4-30 ClassA）● 连续进行高精度的测量（V：标准电压的±0.1%，A：±0.1% rdg. ±0.1% f.s. W：±0.2% rdg. ±0.1% f.s.）● 还可测量高次谐波成分，电压测量高达80kHz的宽频带● 瞬间过电压峰值最大6000V，可测量最高700kHz● 最大可测AC 6000A● 使用（ch1，ch2，ch3）和ch4可进行双系统的功率测量和效率运算● 可以进行变频器的简单测量，基本

咨询热线:

0755-82895217

询价预约返回列表

概述与特点
产品选型
附件与选件
文件下载

更加简单、准确的排查电源故障

● 可按照全球标准检查电能质量问题（IEC61000-4-30 ClassA）
● 连续进行高精度的测量
（V：标准电压的±0.1%，A：±0.1% rdg. ±0.1% f.s. W：±0.2% rdg. ±0.1% f.s.）
● 还可测量高次谐波成分，电压测量高达80kHz的宽频带
● 瞬间过电压峰值大6000V，可测量高700kHz
● 大可测AC 6000A
● 使用（ch1，ch2，ch3）和ch4可进行双系统的功率测量和效率运算
● 可以进行变频器的简单测量，基本频率40~70Hz载波频率~20kHz
● 使用附件PQ ONE能够制作简单的报告
● 使用GPS选件，可保证多台仪器间的数据同步

PQ3198：仅主机，电流传感器另售
PQ3198-92：600A传感器4个等套装
PQ3198-94：6000A传感器4个等套装

基本参数

测量线数	除了单相2线/单相3线/三相3线/三相4线，另外ch4测量电压/电流（直流或交流）
电压量程	ch1~ch3：电压测量600.00Vrms，瞬间电压测量峰值6.0000kV ch4：600.00Vrms或DC，瞬间电压测量峰值6.0000kV
电流量程	AC500.00mA~5.0000kA（测量范围根据使用的传感器不同而不同）
功率量程	300.00W~3.0000MW（根据使用的电压、电流量程自动决定）
基本精度	电压：标准电压±0.1% rdg. 电流： ±0.1% rdg. ±0.1% f.s. + 电流传感器精度有功功率：±0.2% rdg. ±0.1% f.s. +电流传感器精度
测量功能	1,瞬间过电压：2MHz采样率 2,频率1个波形：从1个波形开始运算 200kHz采样率 3,电压1/2有效值：每错开半个波形的1个波形运算电流1/2有效值：每半个波形的运算 4,电压上升、电压下降、瞬间中断：电压1/2有效值时检测 5,冲击电压：电压1/2有效值时检测 6,电压波形比较：自动生成并比较判断区域 7,瞬间闪变值：符合IEC61000-4-15 8,频率 200ms：从10个波形、12个波形开始运行 40~70Hz 9,频率10秒间：从10秒间的波形开始运算 40~70Hz 10,电压波形峰值、电流波形峰值 11,电压、电流、有功功率、视在功率、无功功率、有功电能、无功电能、功率因数、位移功率因数、电压不平衡度、电流不平衡度、效率 12,高次谐波（电压/电流）：2k~80kHz频带 13,谐波/相位角（电压/电流），谐波功率：第0次~第50次 14,谐波电压电流相位差：第1次~第50次 15,总谐波畸变率（电压/电流） 16,间谐波（电压/电流）：第0.5次~第49.5次 17,K因素（倍增率） 18,V10闪变，IEC闪变（短/长）
最长记录时间	反复功能ON时：1年，最多记录事件数：9999×366天（1天最多9999件）反复功能OFF时：35天，最多记录时间数：9999件
接口	SD/SDHC卡， LAN（HTTP服务器功能/FTP共），USB2.0（通讯）
显示	6.5英寸TFT彩色LCD（640×480点）
电源	AC适配器Z1002（100~240V，额定1.7A，50/60Hz）电池组Z1003（连续使用时间180分钟，通过连接AC适配器充电，充电时间为5小时30分）
体积和重量	300W× 211H× 68D mm, 2.6 kg（含电池组Z1003）
附件	使用说明书×1，测量指南×1，压线L1000×1（红、黄、蓝、灰、黑×4，鳄鱼夹×8），彩色测试夹，AC适配器Z1002×1，吊带×1，USB连接线（1m）×1，电池组Z1003×1，SD存储卡2GB Z4001×1，应用软件（PQ ONE）×1
