费思FTD系列大功率高精度双向直流电源(10kW-500kW)
型号:FTD
品牌:
价格:
描述:

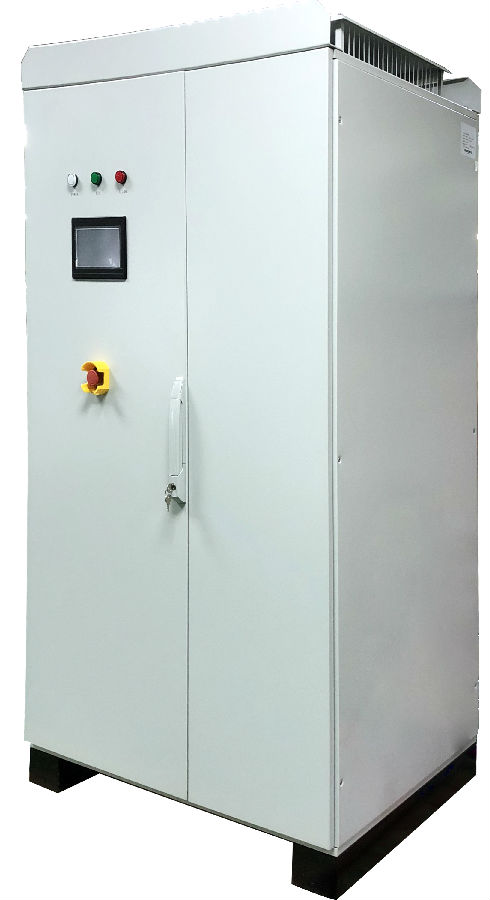

费思FTD系列双向直流电源,是一款全数字控制的,宽范围的,高功率因数、高精度、高速度的大功率双向直流电源系统。
咨询热线:
0755-82895217
  • 概述与特点

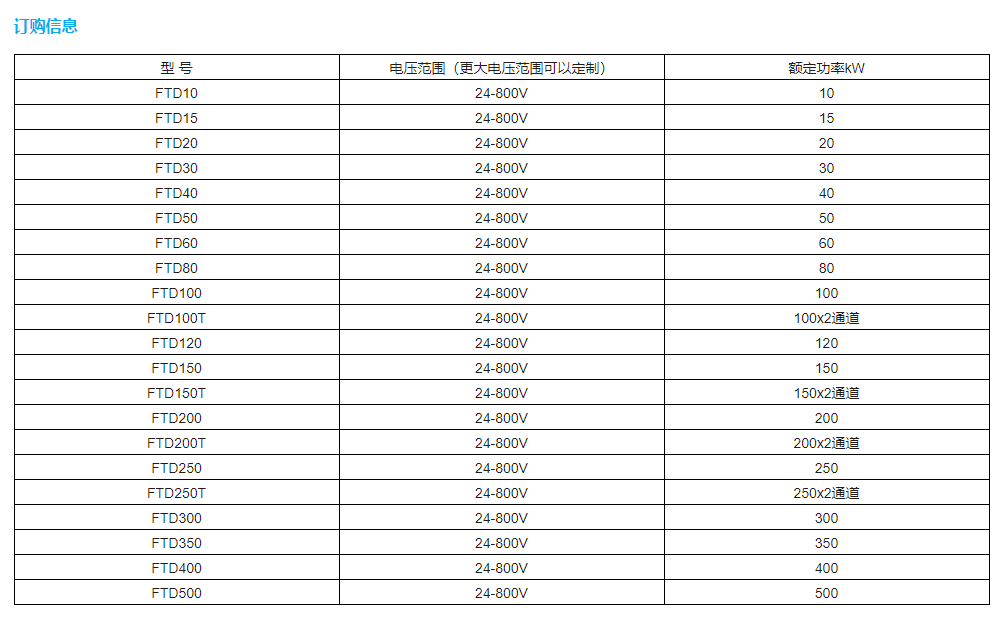

  • 产品选型
  • 附件与选件
  • 文件下载

  费思FTD系列双向直流电源,是一款全数字控制的,宽范围的,高功率因数、高精度、高速度的大功率双向直流电源系统。FTD系列采用AC/DC、DC/DC双向变换两级架构, AC/DC双向变换采用四象限SVPWM技术,能量双向流动,功率因素高达0.99以上,并网谐波污染小;DC/DC双向变换采用高频电路,输出响应快,输出电压范围宽。架构能有效平稳母线电压在突加时的波动,从而提高整机输出的动态响应时间。

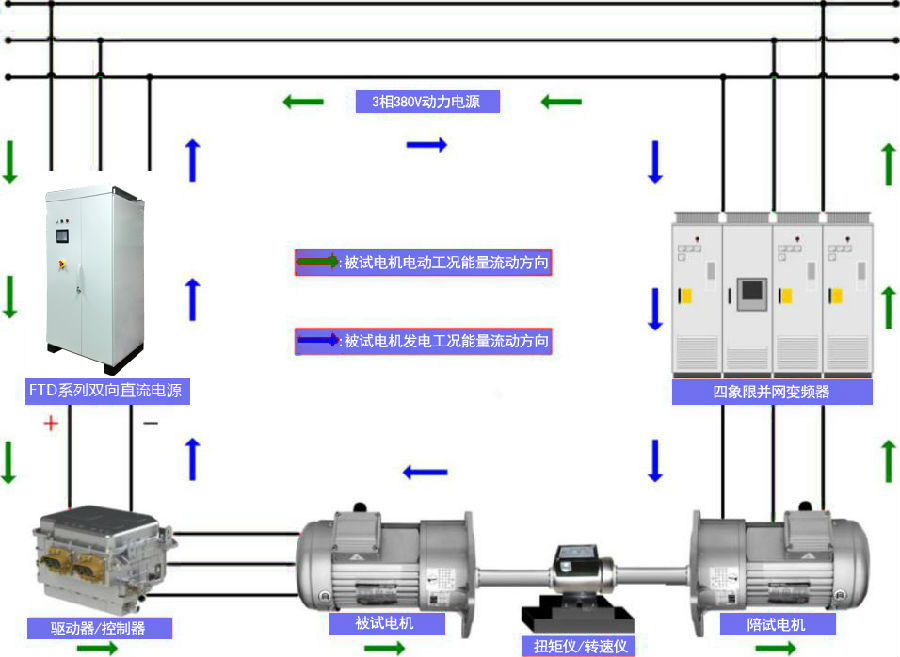

  FTD系列广泛适用于新能源汽车电机,电控测试、动力电池组充放电测试、电力电子测试等领域。

特点

      1、100%能量回馈,馈网电流污染小,额定工作时谐波<3%;

       2、输入功率因数高:>0.99;

       3、支持恒压、恒流、恒功率等多种输出模式;

       4、高效工频隔离变压器,直流侧与交流侧电网相互隔离;

       5、软硬件多重保护

       6、液晶触摸屏显示控制,多种通讯接口;

       7、远程操作提供标准上位机软件,协议开放,支持第三方指令控制采用两级变换,IGBT电路方式,纯数字化控制,技术领先;

       8、四象限工作,能量可双向流动;

       9、电路结构采用三相PWM整流逆变+DC/DC双向变换双级电路,能实现宽范围直流电压输出、控制精度高、动态响应快;

     10、协议开放,支持第三方指令控制;

     11、采用高频双向DC/DC变换技术,输出直流稳定度高,连续性好具有良好的EMC电磁兼容性;

     12、远程操作提供标准上位机软件,协议开放,支持第三方指令控制;


应用

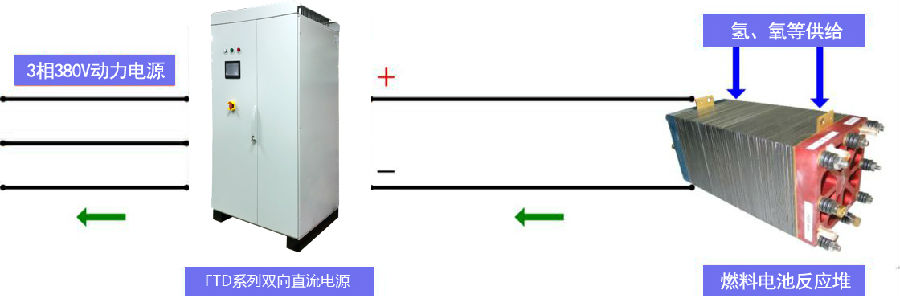

FTD系列双向直流电源既可做为精度高、响应快的电源,也可做为功能丰富的回馈式直流电子负载,用于燃料电池堆、燃料电池发动机系统、动力电池包、超级电容、直流电源、充电机等的放电测试。



产品技术概要

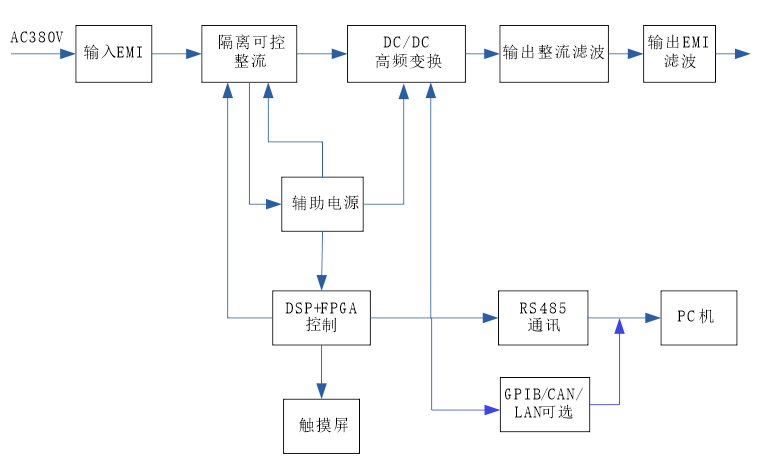

系统拓扑框图:

由以上拓扑可知,系统由两级拓扑变换架构构成:双向AC/DC与双向DC/DC逆变。整个电源系统主要由以下部分组成:

1.输入断路器,缓冲,输出缓冲和继电器;

2.输入三相四象限PWM整流单元;

3.DC/DC高频变换功率单元;

4.LC滤波模块;

5.系统输入输出测量单元;

6. DSP+FPGA主控单元;

7.触摸屏人机操控系统;

输入控制部分主要由输入断路器、输入缓冲电路组成。输入三相四象限PWM整流单元由输入三相电感、隔离变压器以及三相全桥整流逆变单元和滤波单元组成,并通过冗余设计降低电容纹波电流, 提高电容使用寿命,从而保证系统可靠性


显示操作

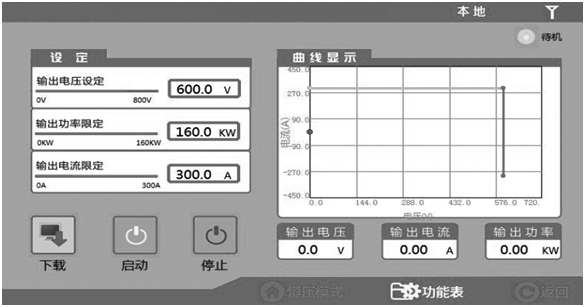

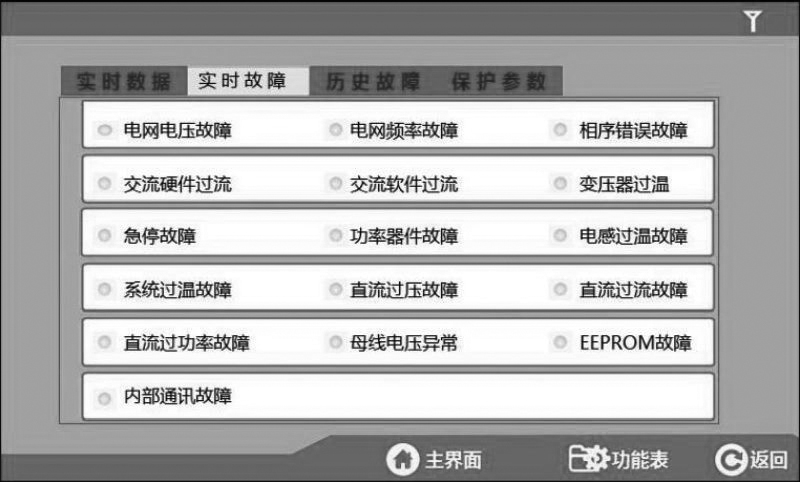

操作分为本地操作和上位机远程操作,操作界面示意如下:

本地操作界面

上位机操作界面



用户使用手册
合格证
保修卡
