FTH系列可编程直流电源具有大功率、大电流、低纹波噪声、快速瞬态响应、分辨率高、精度高等优点。可应用于实验室测试、车载设备测试、太阳能逆变器测试、DC/DC转换器与逆变器测试、引擎启动测试、电池自动充电、电子产品生命周期测试等等。

　　3U/15kW高功率密度、精准的输出电流和电压量测、输出触发信号。可模拟复杂的DC暂态波形以便测试设备的瞬断、压降与其他电压间偏差的能力。

　　FTH系列可编程直流电源，包含100多个不同的机型，功率范围从5kW到15kW，电压范围从10V～1500V，单机电流可达1200A。FTH系列可主从级联5台，功率级联到75kW供大功率应用。

电源特征

单机范围：

电压：0～1500V

电流：0～4800A

功率：5～60kW

• 高功率密度，3U/15kW；

• 支持多台电源间的主从并联/串联，可扩展至75kW；

• 0.01%的源效应，0.02%的负载效应，电源输出稳定；

• 0.1%的精确度，5位显示，0.02%的纹波；

• 采用16bit ADC/DAC，提供高精度电压电流测量与控制；

• 恒压、恒流及自动恒功率模式；

• 序列功能支持链接，多支持800步测试步骤；

• 电压、电流斜率可设置；

• 线损自动补偿；

• 模拟量控制端口和模拟量监视端口；

• 快速调用：一键完成功能和参数调用；

• TFT彩色液晶显示，中/英文界面；

• 外部ON/OFF控制与多功能数字端口；

• RS232、LAN口通讯，标准SCPI指令集。

应用领域

l电力电子实验室的多规格灵活应用；

l燃料电池、动力电池、铅蓄电池、超级电容测试；

l车载、机载、舰载电子设备的供电环境仿真；

l直流充电机、充电桩设计和测试系统集成；

l服务器电源、UPS、逆变器设计和测试；

l太阳能、风能、储能领域设计和测试；

l传感器、超导材料、线缆等产品测试；

l无人机、激光、传感器领域供电和设计测试。

3U/15kW高功率密度

FTH系列提供了3U/15kW的高功率密度，具有输出精准、响应快速以及低纹波噪声等特性。宽范围的电压10V～1500V，电流3.5A～1200A的组合，适合从设计到产品生产流程的每一个测试验证环节。

测量功能

FTH系列内置16bits高精度A/D转换器，电压0.1%+0.1%F.S.、电流0.1%+0.2%F.S.的测量精度。电压、电流、功率的测量值可同时显示在电源前面板的显示屏上。除此之外，FTH额外提供电压与电流监视输出功能，用户可借由监视输出端子通过示波器监控电压电流的输出波形。

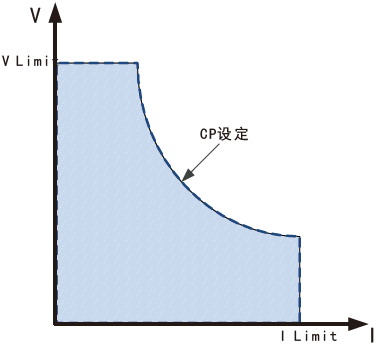

恒功率功能

FTH系列电源具有恒功率输出功能，该功能允许用户设置功率输出值、高输出电压和高输出电流。恒功率输出开启后，电源不断调整输出电压与输出电流，使得输出功率维持在设定值。用户还可调整响应速度，以适应不同速率的各类负载。

序列功能
FTH电源支持模拟负载变化的电源输出环境，对负载进行相应的输出测试。可用于电源环境模拟各种测试场景。FTH系列支持8组序列文件，每组100个测试步骤的变化。步骤之间可跳转及多次跳转，序列之间可链接运行，以实现更多测试步骤。

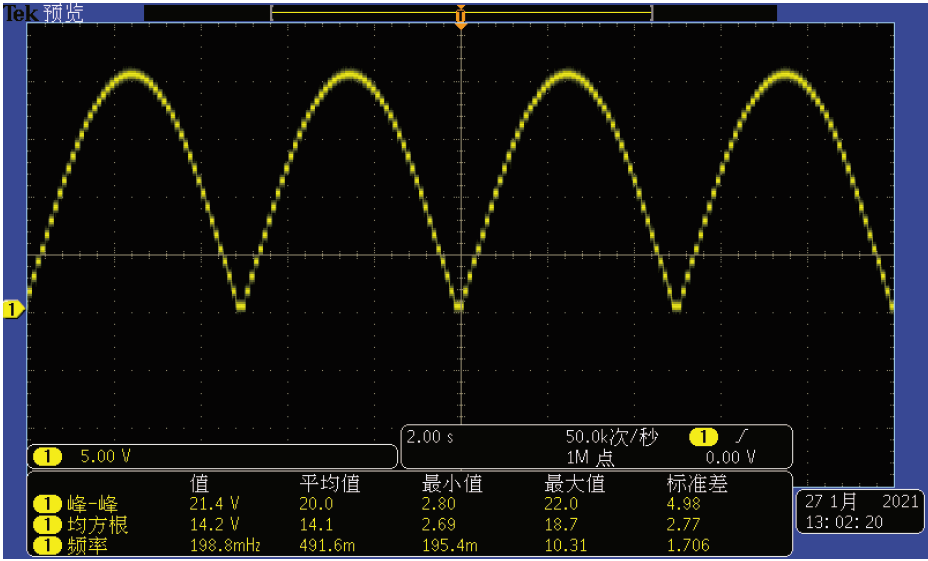

序列功能生成的半波正弦

电压、电流优先功能
为适应更多用户需求，FTH系列电源采用多重环路控制技术，可分别配置电压环优先，电流环优先功能。电压优先功能可实现快速电压边沿，尤其适用于容性载荷启动供电场合，避免启动浪涌冲击造成的欠压保护等行为。电流优先功能是针对用户有严格要求避免电流过冲场合， 采用该功能能有效避免因过冲电流导致的被测物损坏，测试不准等问题，尤其适用于测定保护电流、熔断电流等。

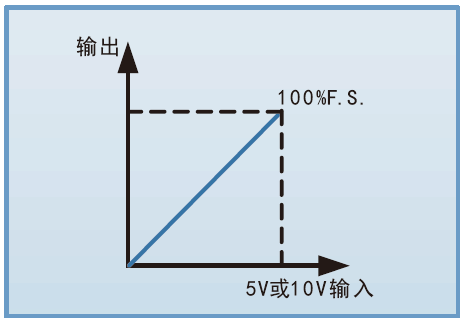

模拟编程功能
FTH系列具有电压编程与电流编程两个模拟量输入端口，可分别控制输出电压与输出电流。模拟量编程信号可选择0～5V或者0～10V直流电压信号。编程信号对应于0～100%F.S.的输出电压与输出电流。

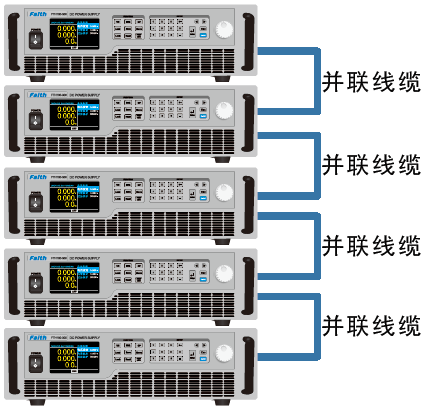

并联/串联功能
FTH电源支持多台电源的主从并联/串联使用，把多台电源变成一台更大功率的电源使用，大大扩展了电源的应用输出范围。级联功能除了使电源之间自动均载，保持输出值的一致，还保证了输出斜率曲线或者波形的一致。处于级联状态的主机，电源屏幕显示的是总电压、电流和功率值，且不影响电源精确度。每路从机自主均流，自动求和。

复合信号端口
FTH系列可选配复合信号端口，其具备以下功能：

l电压、电流输出监视；

l电压、电流编程控制；

lON/OFF输出控制；

l输出模式指示；

lOV指示；

l数字信号输出；

lFAULT故障指示；

lDC_ON输出电压监视等。

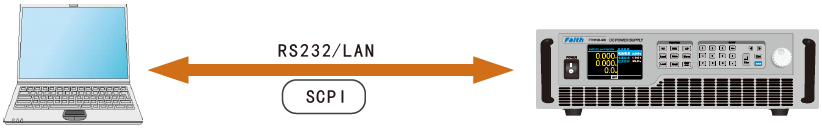

多接口通讯
FTH系列配备RS232与LAN两种通讯接口，支持SCPI通讯协议。用户可以根据需求在菜单进行配置，这样使得系统集成更加灵活。
