  • GSP-810
  • GSP-810

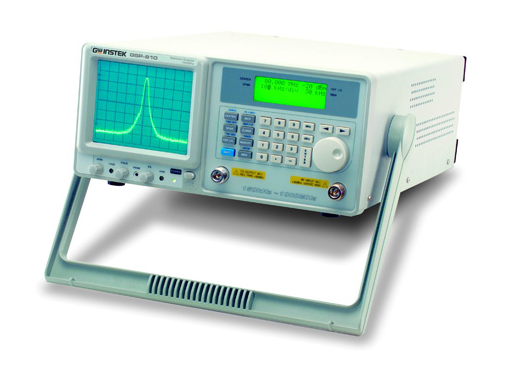

GSP-810
型号:
品牌:
价格:
描述:
GSP-810是一台采用数字合成技术简单易用的射频测量仪器,频率范围1GHz。相位锁定系统的设计保证了测量结果的精度,并且价格合理。GSP- 810可以适应多种测量环境,带有1瓦特的输入保护。精巧的外形和极低的重量使得GSP-810非常便于携带。通过标配的RS-232C接口和 windows接口软件可以在PC上显示频谱仪画面并且保存和打印测量结果。多种独特的功能和特点使GSP-810成为一款可经济型扩展的高性价比测量仪器。
咨询热线:
0755-82895217
  • 概述与特点
  • 产品选型
  • 附件与选件
  • 文件下载

GSP-810是一台采用数字合成技术简单易用的射频测量仪器,频率范围1GHz。相位锁定系统的设计保证了测量结果的精度,并且价格合理。GSP- 810可以适应多种测量环境,带有1瓦特的输入保护。精巧的外形和极低的重量使得GSP-810非常便于携带。通过标配的RS-232C接口和 windows接口软件可以在PC上显示频谱仪画面并且保存和打印测量结果。

多种独特的功能和特点使GSP-810成为一款可经济型扩展的高性价比测量仪器。
规格
频率
频率范围 150kHz ~ 1GHz
频率解析度 1kHz C.F. entry, 40Hz Sweep resolution at 2kHz/DIV
频率显示 6 1/2 digit setting
频率控制 Digital phase locked
频率稳定度 +2ppm/year aging, +10ppm, 0 to 50°C
频率频距 (Spans) Zero, 2kHz to 100MHz/div, in a 1-2-5 sequence
频宽
解析频宽 3kHz, 30kHz, 220kHz, 4MHz
解析频宽准确度 15%
视频频宽 1.6kHz/90kHz coupled with RBW
振幅
参考准位范围 -30dBm 到+20dBm
参考准位准确度 +1dB at 80MHz
输入准位范围 -100dBm 到 +20dBm
杂讯准位 -95dBm@30kHz RBW, -100dBm typical/-75dBm:150kHz ~ 10MHz
振幅显示范围 75dB
振幅准确度 + 1.5dB typical@0dBm, 80MHz
振幅准位线性 + 1.5dB over 70dB
参考准位频率平坦度 +1.5dB over 100MHz, +2.5dB typical over entire band/+3dB:150kHz ~10MHz
谐波突波响应 <-40dBc, RF input < selected reference
非谐波突波响应 <-60dBc typical down from reference level, average, 5MHz/div
三阶交互调变杂讯 (3rd) <-70dBc, @-40dBm input, 2 tones, 2MHz part/<-45dBc:150kHz ~10MHz
相位杂讯 -77dBc/Hz at 1GHz, 30kHz offset
输入
输入过载保护 +30dBm continuous, +25VDC
阻抗 50 ohm nominal
回复损失 <16 dB (VSWR < 1.35)
输入衰减 50dB to 0dB in 10 dB steps coupled to reference level
连接头 Type N female
游标
游标数 2
游标解析度 0.1dB, 1kHz
游标模式 绝对值, 相对值, PK->Marker, Marker->Center
游标准确度 0.1dB+振幅准确度
其他功能
记忆 9 组参数设定记忆组
Trace Max. Hold, Average (2 ~ 32 traces), Freeze(Hold)
设定 Access parameters
FM/AM DEMODULATOR
WB FM 120kHz deviation
MB FM 75kHz deviation
NB FM 30kHz deviation
AM Outputs Internal speaker, 3.5mm stereo jack, wired for mono operation


标准配件

操作手册x 1,电源线x1
